серия J30-Прямоугольный электрический разъем Производители

Введение продукта

◆Соответствует GJB2446A (эквивалент MIL-C-83513).

◆Положительный контакт оснащен эластичными витыми проводами.

◆Контакты высокой плотности, шаг 1,27 мм.

◆Продукт имеет пластиковый корпус, аналогичный американской серии MD.

◆Включая семь спецификаций, включая от 9 до 51 ядра.

◆Существуют финальные изменения, применимые к печатным платам.

Использовать:

Продукт обладает преимуществами высокой плотности, легкого веса и миниатюризации и может реализовать соединение систем электрических схем между кабелями внутри системы, между кабелями и печатными платами, а также между печатными платами.
Надежная связь.

Среда использования:

Продукт может выдерживать суровые условия эксплуатации, такие как сильная вибрация и удары, и особенно подходит для использования в ситуациях, когда предъявляются особые требования к пространству и легкому оборудованию.



Основные технические характеристики

● Температура использования: -55℃～+125℃.

●Относительная влажность: 95% при 40℃.

●Номинальный рабочий ток: 3А.

●Сопротивление контакта: ≤10 мОм.

●Сопротивление изоляции: нормальная температура ≥5000МОм;

●Выдерживаемое напряжение: 800 В при нормальной температуре.

●Вибрация: частота 10～2000 Гц, ускорение 196 м/с².

●Удар: ускорение 735 м/с².

●Механическая жизнь: ≥500 раз.



Классификация продукции

● Обжимные вилки и розетки серии J30: метод соединения между контактами изделия и проводами – обжимной.

●Прямые вилки и розетки для печатных плат серии J30: разделены на три типа в зависимости от шага сетки печатной платы (интервал между столбцами x интервал между строками): Тип N: 2,54x1,6; Тип Н1: 2,54х2,54; Тип Нью-Джерси: 1,27x2,54

● Изогнутые вилки и розетки для печатных плат серии J30: разделены на два типа в зависимости от шага сетки печатной платы (интервал между столбцами x интервал между строками): Тип W: 2,54x2,54; Тип WJ: 1,27x2,54

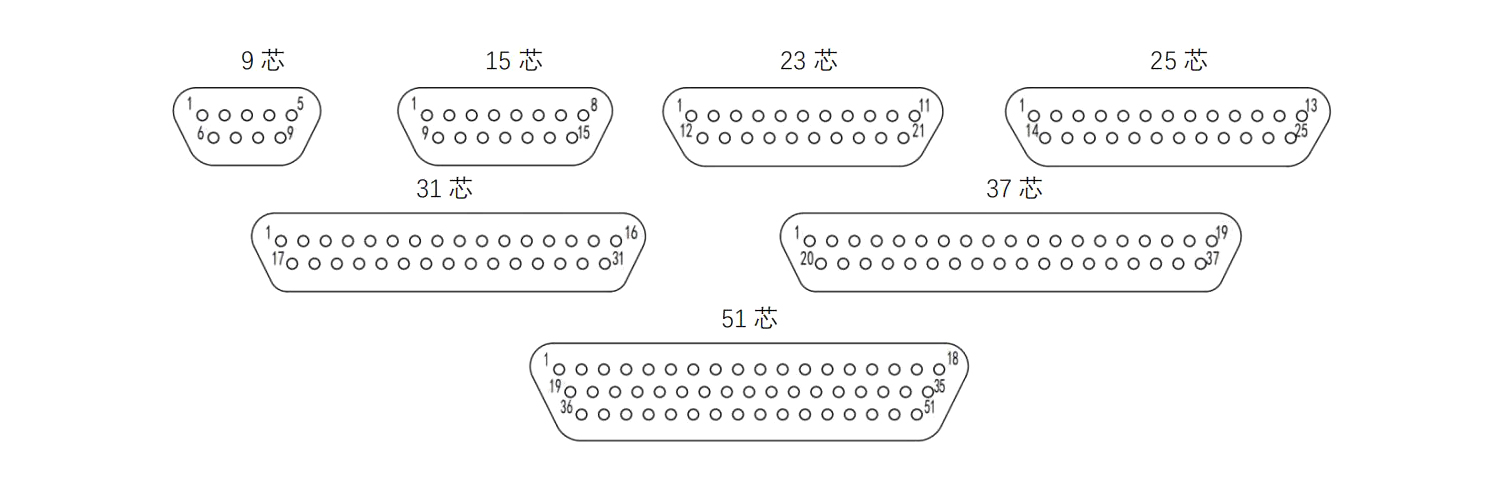

Расположение контактов (с точки зрения стыка разъема)

    Information to be updated
