Производители военных электрических разъемов MS26482 серии I

Введение продукта

◆ Соответствует стандартам серии GJB598 (MIL-C-26482) I.

◆ Быстрое соединение байонетного типа.

◆ Большинство методов заделки контактов — сварка.

◆ Малый размер, высокая плотность, хорошая устойчивость к окружающей среде.

◆ Широко используется в различных видах военной и гражданской техники.

Назначение: продукт используется для подключения сигнала цепи.

Условия использования: продукт используется в различных военных и гражданских условиях и устойчив к влаге, соляным брызгам, плесени, дождю, песку, пыли и т. д.

Основные технические характеристики

● Механические свойства:

Материал корпуса: алюминиевый сплав, нержавеющая сталь.

Покрытие: Без маркировки: кадмий оливково-коричневого цвета, проводящий корпус.

Категория L: Химическое никелирование, проводящий корпус.

Класс A: Черный анодированный, непроводящий корпус.

Категория B: Военный зеленый цвет с кадмиевым покрытием, проводящая оболочка.

Категория S: Пассивированная нержавеющая сталь, проводящий корпус.

Тип BW: коричнево-зеленый, с кадмиевым покрытием, проводящая оболочка.

Материал изолятора: термореактивный пластик или термопластик.

Материал уплотнительного корпуса и уплотнительного кольца: силиконовая резина.

Материал контакта: медный сплав, поверхность позолочена.

Механическая жизнь: ≥500 раз

Удар: ускорение 490 м/с².

Случайная вибрация: частота 10～2000 Гц, ускорение 147 м/с².

● Электрические характеристики:

Рабочее напряжение и выдерживаемое напряжение: В



Оценка работы *

Рабочее напряжение

Выдерживаемое напряжение

я

II

я

II

Уровень моря

600

1000

1500

2300

21336м

300

450

375

500

Примечание. Различные схемы контактов имеют разные рабочие уровни. Подробную информацию см. в отметке в правом верхнем углу расположения контактов.​

Контактное сопротивление и номинальный ток контактов:

Контактные данные

Рабочий диаметр мм

Контактное сопротивление мОм

Номинальный ток А

20#

Ф1,00

≤5

7,5

16#

Ф1,60

≤2,5

13

12#

Ф2,40

≤1,5

двадцать три

Сопротивление изоляции: ≥5000 МОм при 25°C, ≥3 МОм при 125°C.

● Экологические показатели:

Рабочая температура: -55 ˚C～+125 ˚C.

Относительная влажность: 95±4% при 40 ˚C.

Устойчивость к солевому туману: Кадмиевое покрытие: 500 часов.

Никелирование: 48 часов/96 часов.

Характеристики уплотнения: Уплотнение линии уплотнения: перепад давления 2×10 5 Па, скорость утечки менее 4,6×10 2 Па·см 3 /с.

Спеченное уплотнение: перепад давления 1×10 5 Па, скорость утечки менее 0,1 Па·см 3 /с.

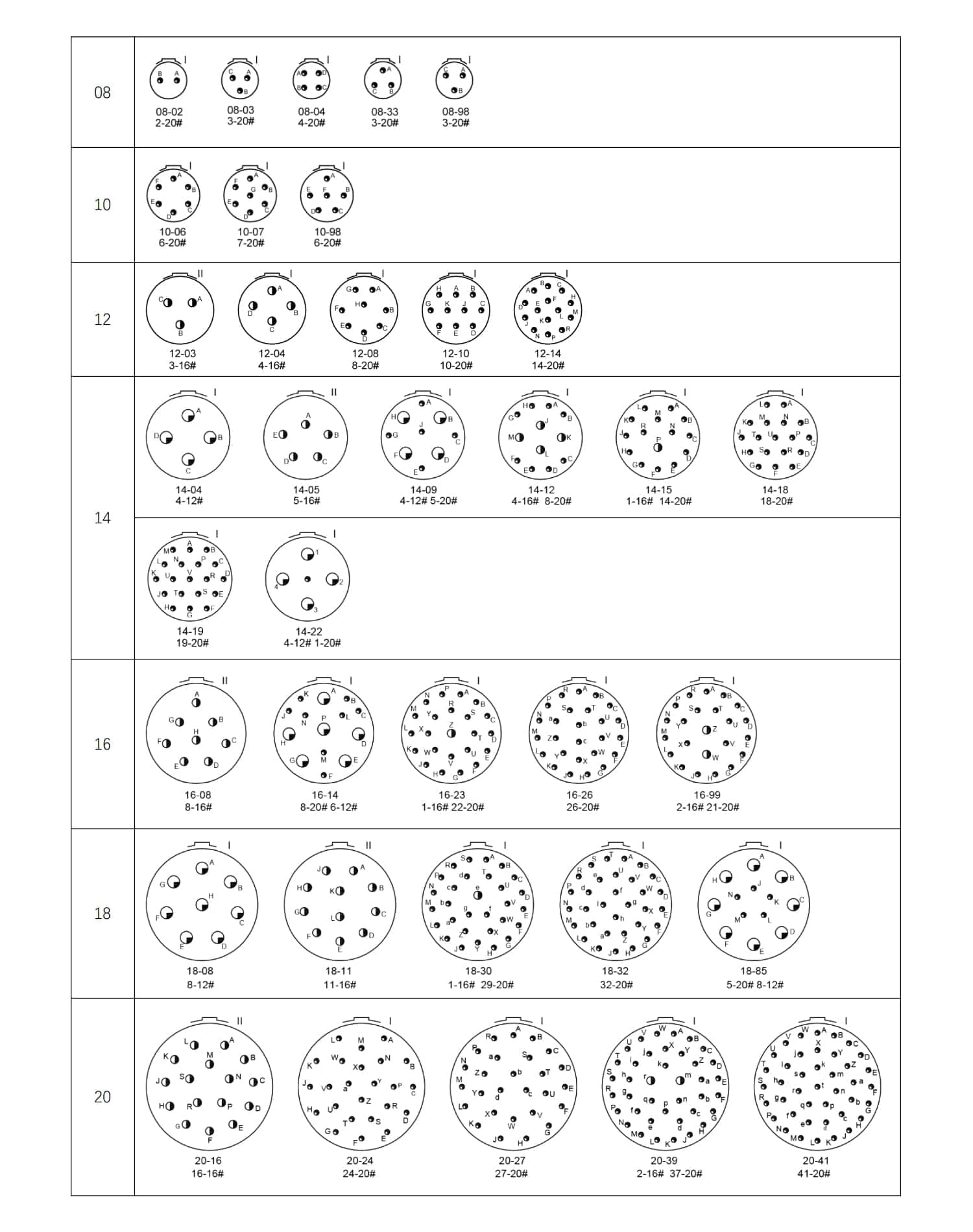

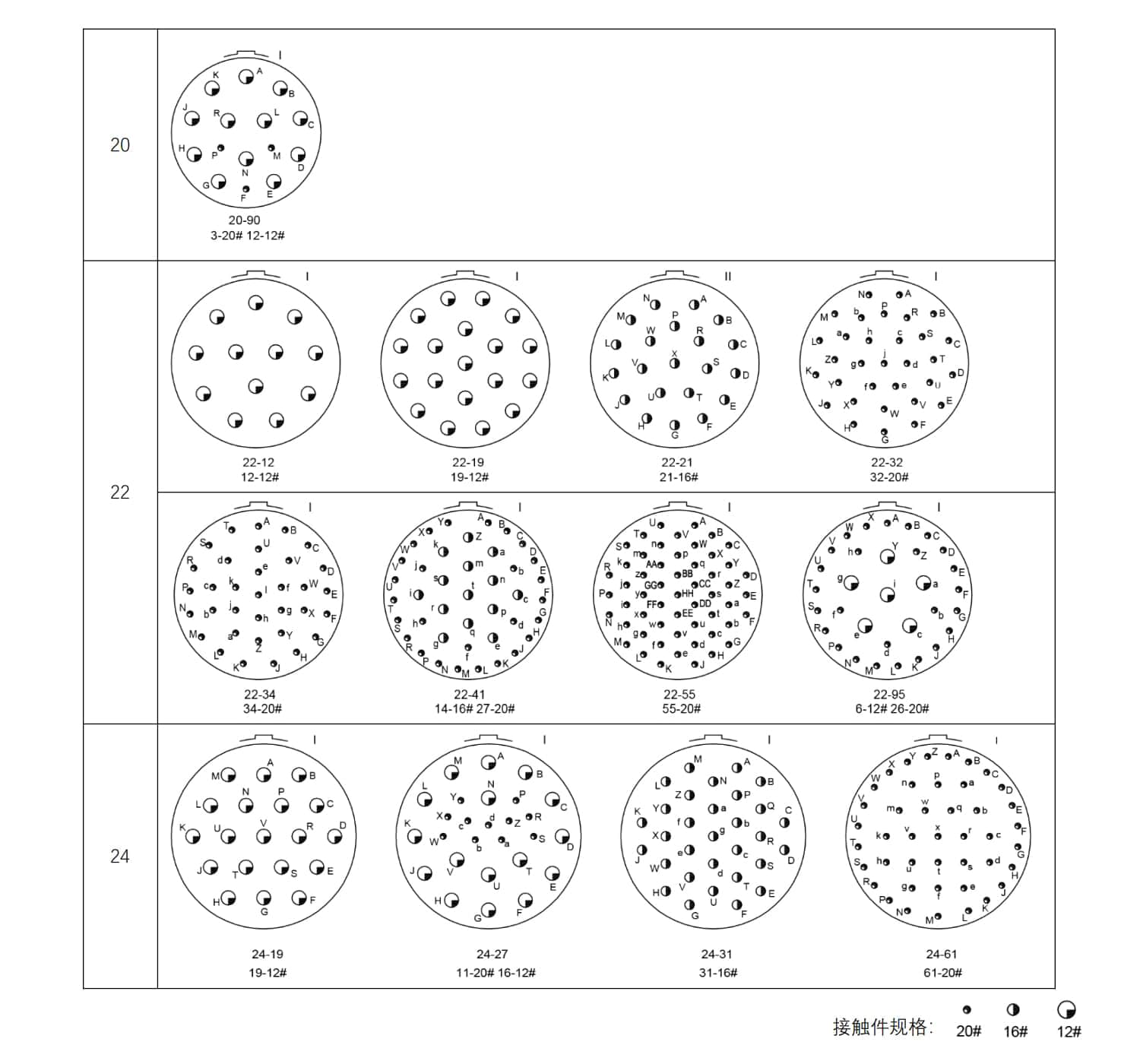

Расположение контактов (игольчатый изолятор, вставленный в вид поверхности)

Продукты этой серии спроектированы в соответствии с GJB598 с использованием изоляционных вращающихся клавиш. Стандартное положение изолированных вращающихся клавиш имеет дефект конструкции, равномерно распределенные точки контакта по окружности не могут эффективно предотвратить повреждение положения вращающихся клавиш.

Ошибка вставки, например: 08 - 2, 08 - 4, 08 - 33, 10 - 6, 10 - 98, 12 - 4, 14 - 4, 16 - 23, 16 - 26, 18 - 11, 18 - 32, 20 - 41 контактов, обратите внимание при выборе.
