Производители байонетных электрических разъемов D38999 серии III для военных нужд

Введение продукта

● Соответствует стандартам серии GJB599B (MIL-DTL-38999M) III.

● Быстроразъемное соединение с тремя головками и механизмом предотвращения ослабления.

●Малый размер, легкий вес, высокая плотность контактной пары.

●С функцией электромагнитного экранирования.

●Контактные части снимаются путем обжима, а вставка штифтов предотвращается под углом.

●Обладает высокоинтенсивными вибрационными характеристиками при высоких температурах, подходит для использования в суровых песчаных и влажных условиях.

●Отверстия контактов 12#, 16# и 20# могут быть оснащены оптоволоконными контактами.

●Отверстия контактов 12#, 10# и 8# могут быть оснащены коаксиальными и экранированными контактами.

●С корпусом из нержавеющей стали, корпусом из титанового сплава, корпусом из алюминиевого сплава и различными покрытиями.

●Обладает интенсивными вибрационными характеристиками при высоких температурах и может использоваться в суровых песчаных и влажных условиях.

Использование: Продукт используется для подключения сигнала цепи.

Условия использования: Продукт используется в сложных условиях, таких как сильная вибрация, дождь, ветер, песок и влага.

Основные технические характеристики

●Механические свойства:

Материал: Корпус: алюминиевый сплав, нержавеющая сталь, титановый сплав.

Изолятор: термореактивный или термопластик.

Уплотняющий корпус и уплотнительное кольцо: силиконовая резина.

Покрытие: Тип W: кадмиевый военный зеленый цвет.

Категория F: Химическое никелирование

Класс K: пассивированная нержавеющая сталь.

Класс FT: алюминиевый сплав с сатиновым кадмиевым покрытием.

Тип ТА: титановый сплав

Материал контактов: медный сплав, поверхность позолочена, доступны в обжимном, сварочном и печатном исполнении.

Механический срок службы: ≥500 циклов подключения и отключения.

Удар: полусинусоидальная волна длительностью 3 мс, пик ускорения 300 г.

Вибрация: Синусоидальная: 60 г с циклическим изменением температуры и аксессуарами для моделирования (36 часов)

Случайный: при высокой температуре, частота 100–1000 Гц, спектральная плотность мощности 1 г²/Гц, соответствующее среднеквадратичное значение 41,7 г.

При температуре окружающей среды: Частота 100～1000 Гц. Спектральная плотность мощности 5 г²/Гц, соответствующее среднеквадратичное значение 49,5 г.

●Электрические характеристики:

Выдерживаемое напряжение: В

Примечание. Различные схемы контактов имеют разные рабочие уровни. Подробности смотрите в отметке в правом верхнем углу расположения контактов.

Контактное сопротивление и номинальный ток контактов:

Сопротивление изоляции: ≥5000 МОм (500 В постоянного тока)

Проводимость оболочки:

Класс W: 2,5 мВ Класс F, FT: 1,0 мВ

Категория К, ТА: 10 мВ

Экранирование от электромагнитных помех: при 100 МГц~1 ГГц минимальное затухание составляет 85 дБ (Класс F, Класс W).

При частоте 1–10 ГГц минимальное затухание составляет 65 дБ (класс F), 50 дБ (класс W).

8# двойной коаксиальный контакт: полоса частот 0~20 МГц

Номинальное напряжение: максимум 500 В (переменный ток), 125 В (переменный ток) на высоте 21 000 метров.

Падение напряжения: внутренний и средний контакты ≤55 мВ при токе 1 А, внешний c

●Экологические показатели:

Диапазон температур: Класс W: -65 ˚C ~ +175 ˚C

Категория F, K, FT, TA: -65 ˚C ~ +200 ˚C

Устойчивость к солевому туману: Категория W: 500 ч.

К, категория ТА: 1000ч

Категория F: 48 часов/96 часов

Класс ФТ: 96h

Уплотнение: ответный разъем соответствует требованиям MIL-DTL-38999M к пропитке при низком давлении воздуха.

Влажное тепло: согласно MIL-DTL-38999M: 10 циклов в течение 24 часов.

Устойчивость к жидкости: Устойчив к различным видам топлива, охлаждающим жидкостям и растворителям.

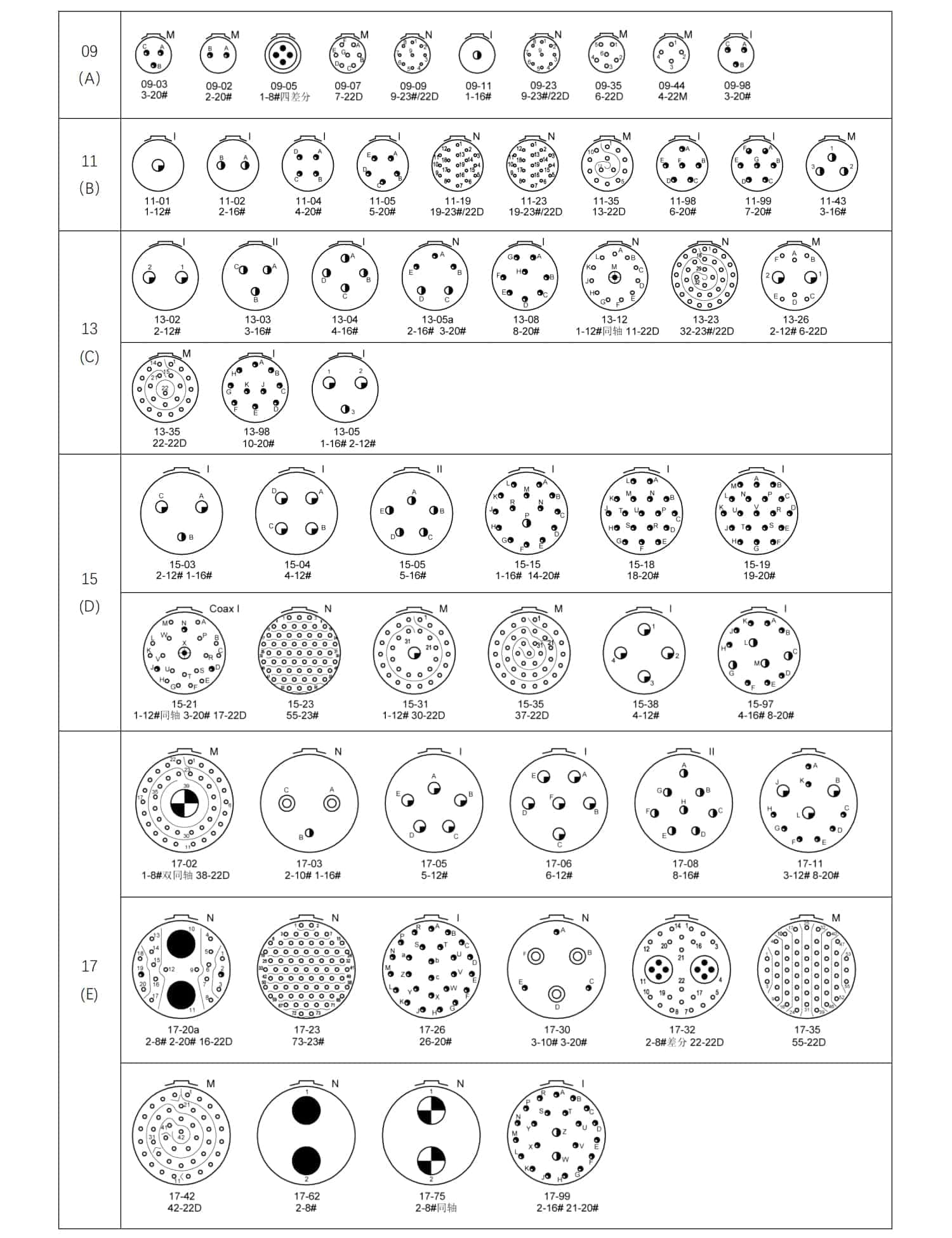

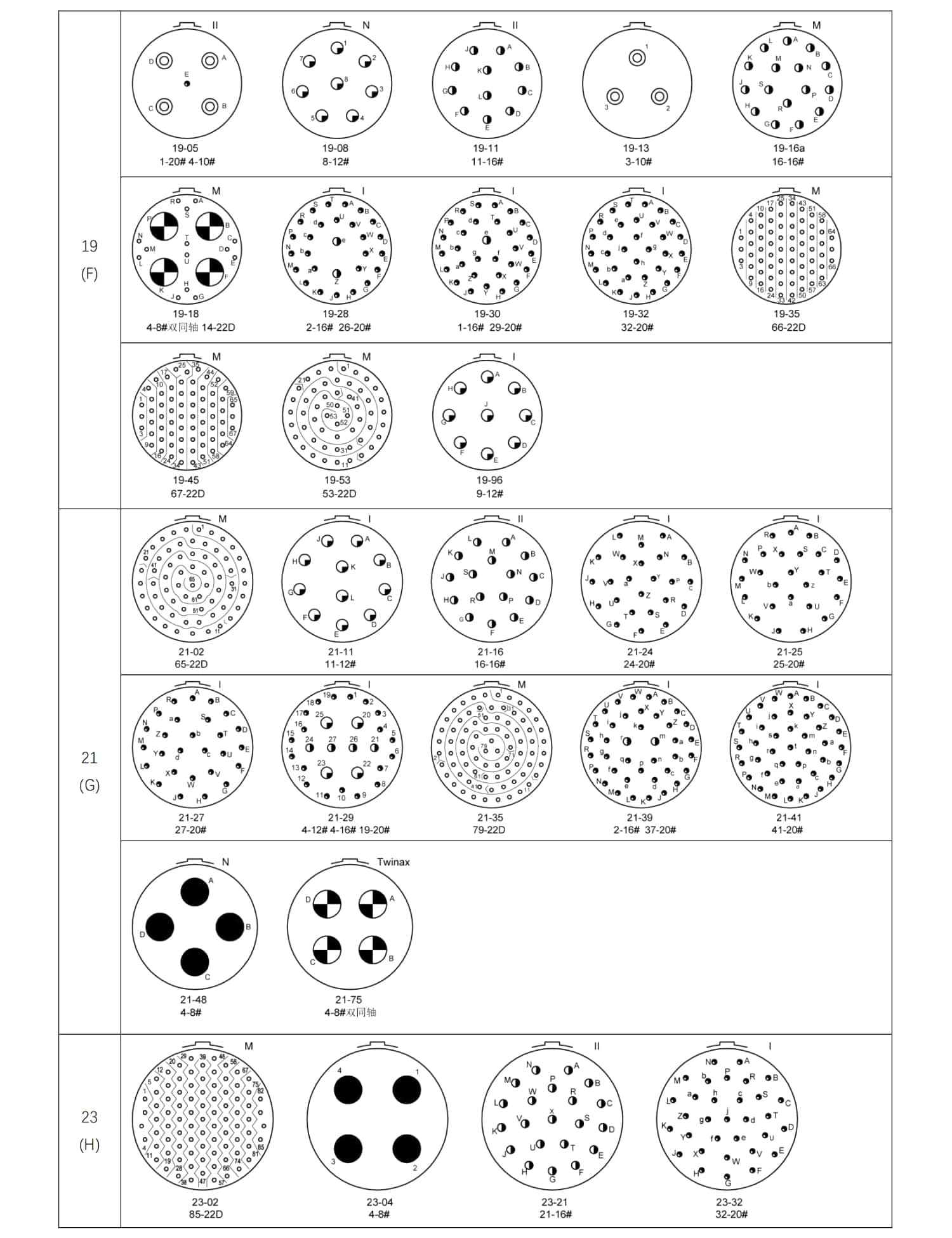

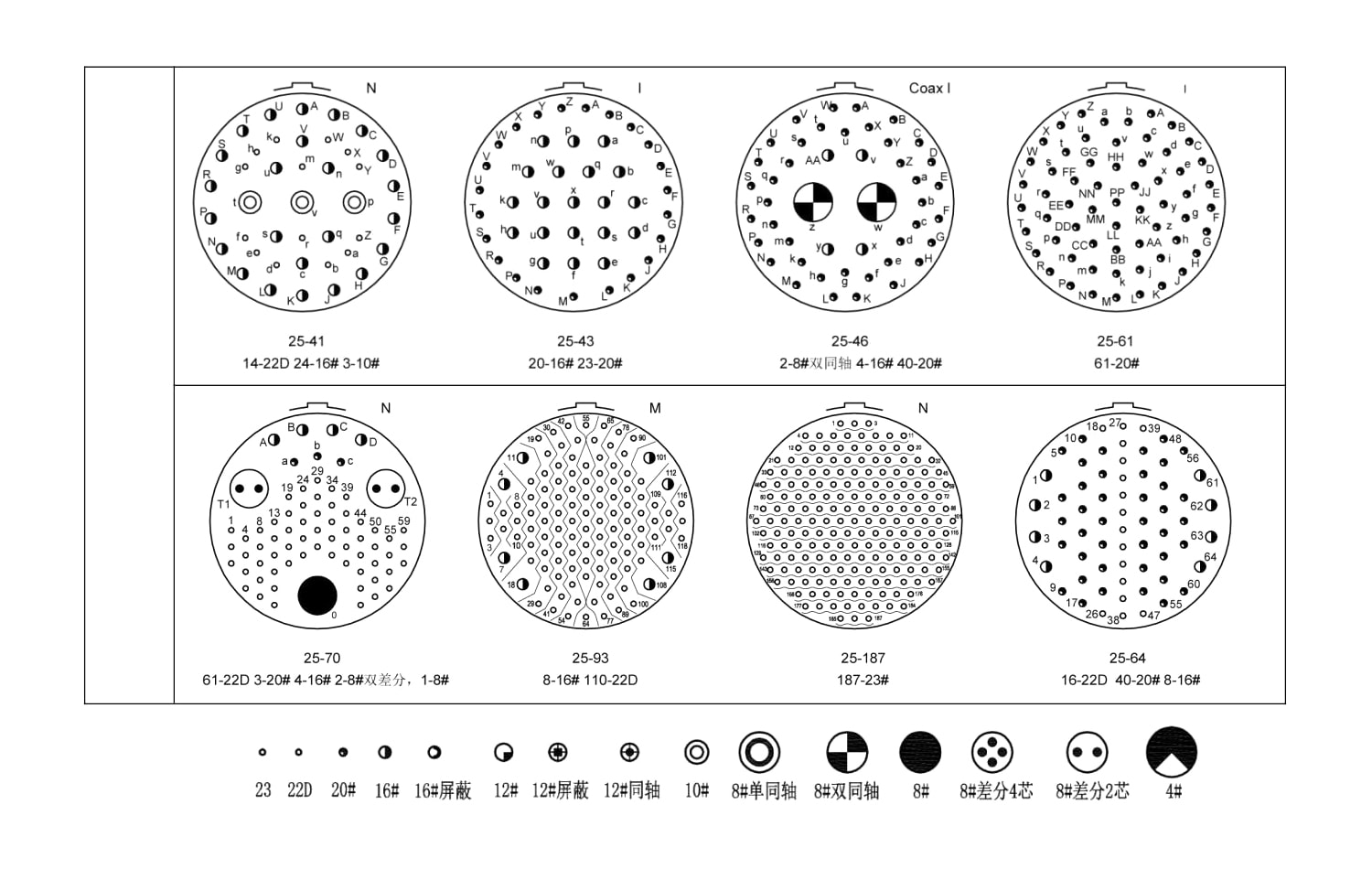

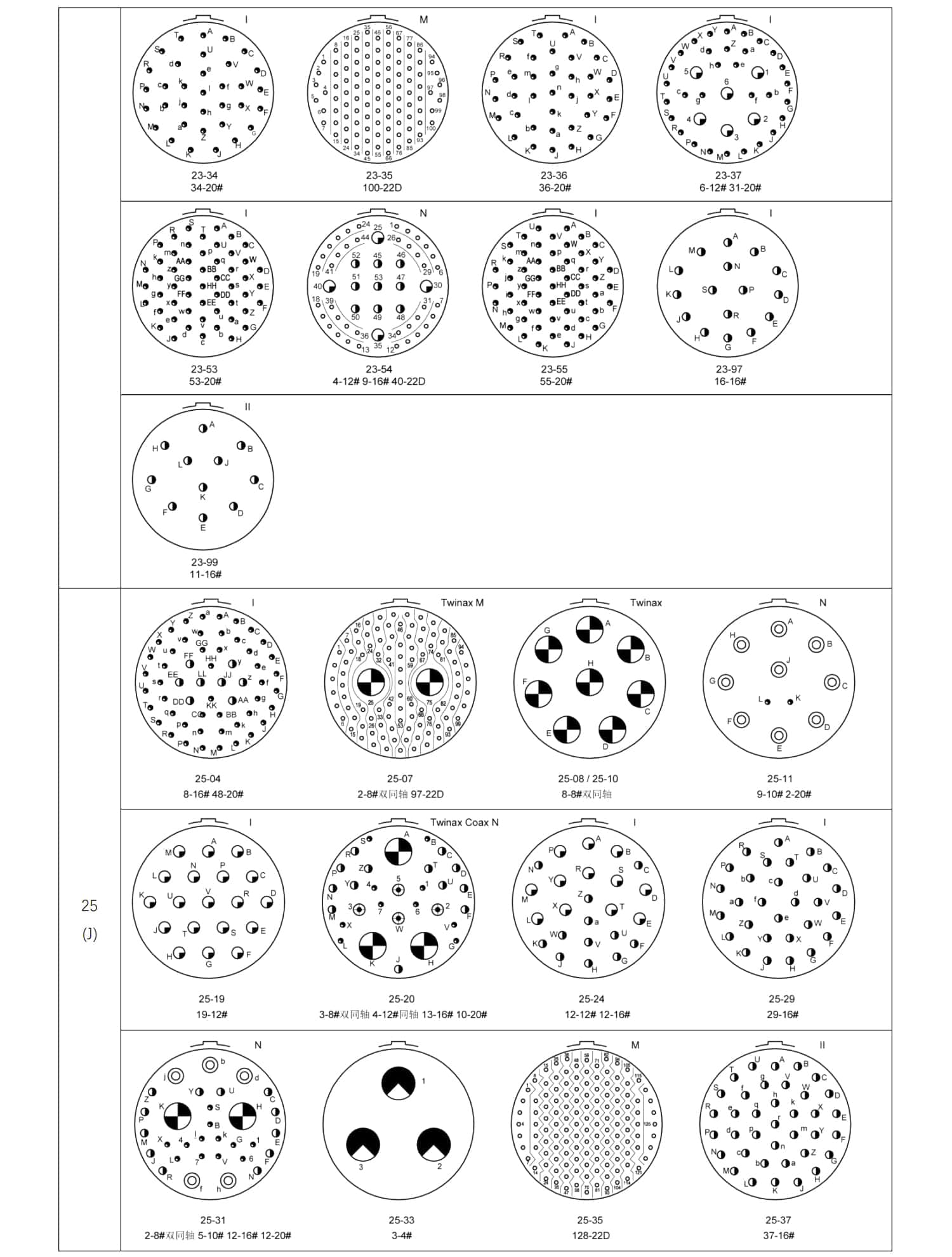

Расположение контактов (игольчатый изолятор, вставленный в вид поверхности)

Примечание:
1.отверстие 20 # может быть заменено волоконно - оптическим контактным листом 20 #;
2.отверстие 16 # может быть заменено экраном 16 # и волоконно - оптическим контактом 16 #;
3.отверстие 12 может быть заменено экраном 12, коаксиальным 12 и волоконно - оптическим контактом 12;
4.отверстие 8 может быть заменено двухкоаксиальным 8, однокоаксиальным 8 и дифференциальным контактом 8.
