серия YGD-Круглый разъем питания Производители

•Эта серия продуктов соответствует стандарту GJB5371-2005 «Общие характеристики круглых силовых разъемов серии YGD».

•Метод подключения предполагает байонетное соединение, форма вывода контакта - сварка, а контакт гнезда - пружинный разъем.

•Продукт обладает характеристиками быстрого соединения и разделения, хорошей устойчивостью к окружающей среде и высокой надежностью.

•Подходит для подключения сильноточных источников питания.

• Вилки доступны в различных стилях монтажа кабеля.

Основные технические индикаторы

一一Рабочая температура: -55℃~+125℃

一一Относительная влажность: 90%-98%

一一Рабочее давление: 4,39 кПа~101,33 кПа

一一Солевой туман: тип N, тип H, 48 часов: тип R, тип B, 96 часов.

一一Уплотнение: Муфта: перепад давления 1,01×10 Па, отсутствие утечки пузырьков в течение 1 минуты.

一一Подключение подголовника: глубина воды 1,8 м, отсутствие просачивания воды в течение 48 часов.
Вибрация: 10–2000 Гц, 196 м/с², мгновенное прерывание ≤1 мкс.

一一Удар: 980 м/с², мгновенное прерывание ≤1 мкс

一一Механическая долговечность: материал соединительного кольца из алюминиевого сплава ≥500 раз.
Материал соединительного кольца из медного сплава ≥2000 раз.



Сопротивление изоляции:



В нормальных условиях (МОм)

Высокая температура (МОм)

Влажный (МОм)

5000

100

100



一Рабочий ток и сопротивление контакта:



Контактный номер детали

Диаметр сопрягаемого конца мм

Номинальный рабочий ток А

Максимальное контактное сопротивление (мОм)

Начальное значение

После жизненного испытания

20

1,02±0,03

7,5

7

8,5

16

1,588±0,025

13

3.7

4,5

12

2,39±0,03

двадцать три

1,8

2.2

10

3,18±0,03

33

1.0

1.2

8

3,61±0,03

46

0,5

0,7

6

4,52±0,03

60

0,4

0,5

4

5,72±0,03

80

0,25

0,35

2

7,19±0,03

100

0,17

0,21

Примечание. Испытания на долговечность относятся к испытаниям, связанным с температурным ударом, механической долговечностью, солевым туманом, долговечностью при высоких температурах, повреждением зонда и т. д.



一Рабочее напряжение и выдерживаемое напряжение



Код расположения контактных отверстий разъема

Номинальное рабочее напряжение (В)

Выдерживаемое напряжение (В)

Уровень моря

Высота 21336м.

Уровень моря

Высота 21336м.

0802, 0803, 0804

600

300

1500

375

1002, 1003, 1202, 1203, 1204а.

1204b, 1404b, 1405, 1602, 1603,

1604, 1605, 1802, 1803, 1804,

2202, 2203, 2204, 2402, 2403,

2802, 2803, 2804, 3204



1000



450



2300



500

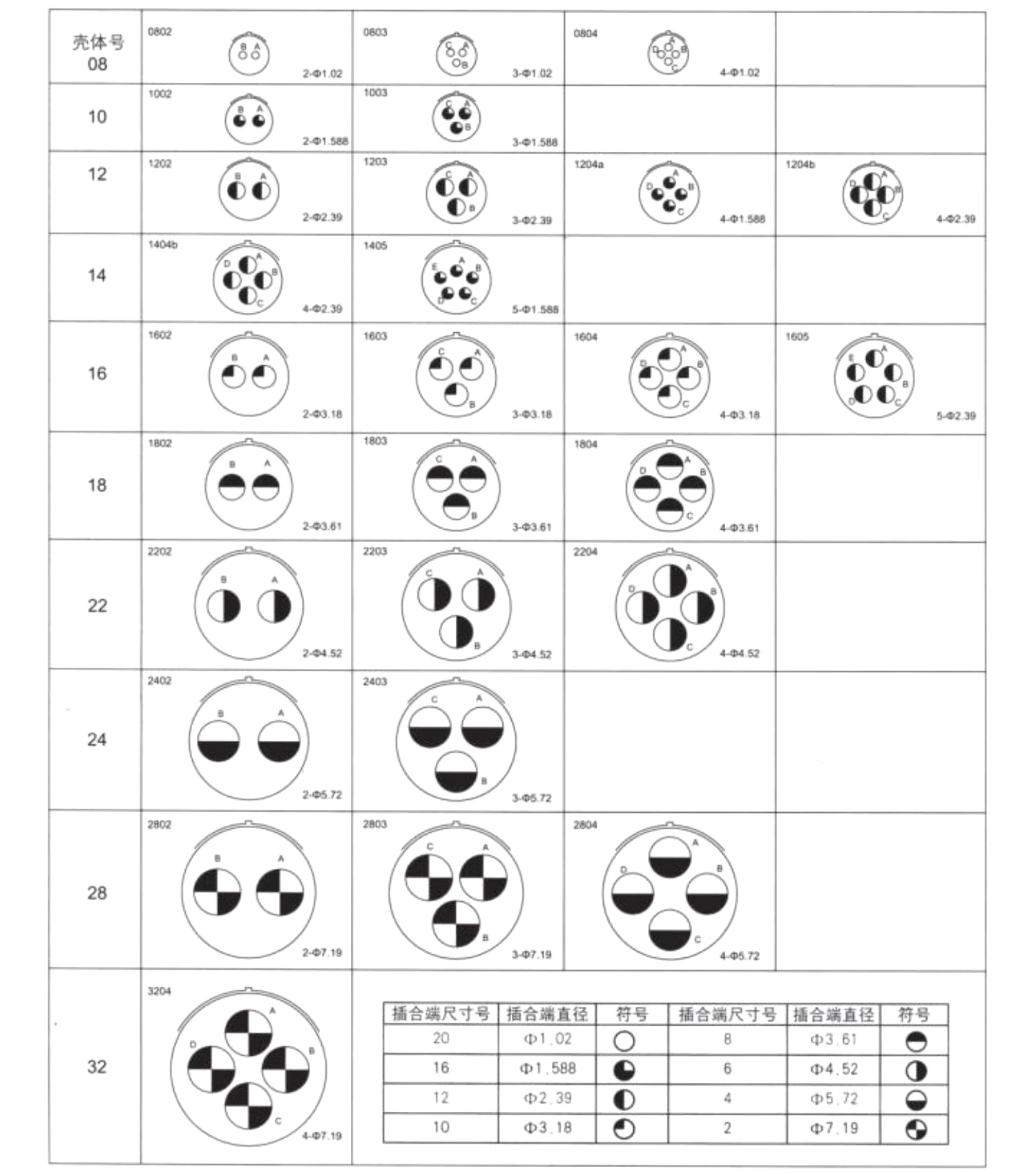

расположение контактного отверстия изолятора
