Производители кольцевых военных разъемов Y27
Введение продукта
●Соответствует GJ82905A-2004.
●Круглый электрический разъем типа Push/Pull, надежное соединение, удобное и быстрое соединение и разделение, подходит для слепой установки или других ситуаций установки.
●Антивибрационные, антисолевые брызги и антиэлектромагнитные помехи.
●Доступны пыленепроницаемые, дождезащитные и газонепроницаемые варианты.
●Розетки доступны фланцевого и кабельного типа.
●Широко используется в аэрокосмической, авиационной, судостроительной, коммуникационной и других областях.
●Стандарт исполнения: Q/321283HL03-2011.
Основные технические характеристики
[Механические свойства]
Корпус: алюминиевый сплав, нержавеющая сталь, темно-синяя латунь.
Корпус: алюминиевый сплав, нержавеющая сталь, темно-синяя латунь.
Герметичность патрубка: резиновое уплотнение: скорость утечки <1Па·см³/с.
Синусоидальная вибрация: 10–2000 Гц. Ускорение 196 м/с²
Случайная вибрация: спектральная плотность мощности 0,4G²/Гц, среднеквадратичное значение ускорения 23,1G.
Удар: 980 м/с²
Ускорение: 980 м/с
Срок службы: ≥500 раз
[Экологические показатели]
Рабочая температура: -55℃~+125℃. Рабочее давление воздуха: 1,33–101,3 кПа.
Относительная влажность: 92%~98% при 40±2℃.
Устойчивость к солевому туману: серия Y27, Y27A.BC; 48 часов,
Серия Y27F.GH: корпус из алюминиевого сплава 96h₂
Корпус из нержавеющей стали, корпус из темно-синей латуни, 1000 часов.
Экранирование электромагнитных помех: когда частота помех составляет 100 МГц ~ 1 ГГц, минимальное затухание составляет 45 дБ.
Погружение: глубина погружения 2 м (только серия Y27F.GH)
[Электрические свойства]
Номинальный ток контакта (А)
|
Диаметр контактного сопряжения (мм) |
0,8 |
1.0 |
1,5 |
2,5 |
3,5 |
5.0 |
7.0 |
9,0 |
10,0 |
12,0 |
|
|
Контактный номинальный ток |
Y27 |
3 |
один |
один |
один |
один |
один |
один |
один |
один |
один |
|
Y27A |
один |
5 |
один |
один |
один |
один |
один |
один |
один |
один |
|
|
Y278 |
один |
5 |
10 |
25 |
50 |
75 |
100 |
150 |
200 |
один |
|
|
Y27C |
один |
5 |
10 |
25 |
50 |
75 |
100 |
150 |
200 |
один |
|
|
Y27F |
один |
7,5 |
один |
один |
один |
один |
один |
один |
один |
один |
|
|
Y27G |
один |
7,5 |
13 |
25 |
50 |
75 |
100 |
150 |
200 |
250 |
|
|
Y27H |
3 |
5 |
один |
один |
один |
один |
один |
один |
один |
один | |
Контактное сопротивление (мОм)
|
Диаметр штифта (мм) |
0,8 |
1.0 |
1,5 |
2,5 |
3,5 |
5.0 |
7.0 |
9,0 |
10,0 |
12,0 |
|
Материал |
Медь |
Медь |
Медь |
Медь |
Медь |
Медь |
Медь |
Медь |
Медь |
Медь |
|
Перед жизненным испытанием |
7 |
6 |
5 |
1,5 |
1 |
0,7 |
0,5 |
0,4 |
0,4 |
0,3 |
|
После жизненного испытания |
10 |
10 |
8 |
3 |
1,5 |
1 |
0,8 |
0,7 |
0,6 |
0,5 |
Выдерживаемое напряжение (В)
|
Ряд |
Испытательное напряжение (эффективное значение переменного тока 50 Гц) |
||||||
|
Y27 |
Y27A |
Y278 |
Y27C |
Y27F |
Y27G |
Y27H |
|
|
Стандартные условия |
750 |
1300 |
1500 |
2500 |
2300 |
2300 |
1300 |
|
Низкое давление |
100 |
200 |
200 |
300 |
200 |
200 |
200 |
Сопротивление изоляции (МОм)
|
Ряд |
Y27 |
Y27A |
Y278 |
Y27C |
Y27F |
Y27G |
Y27H |
|
Стандартные условия |
1000 |
4000 |
5000 |
5000 |
5000 |
5000 |
4000 |
|
Высокая температура |
500 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
влажный |
50 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Попал под дождь |
20 |
20 |
20 |
20 |
один |
один |
один |
|
Наводнение |
один |
один |
один |
один |
20 |
20 |
20 |

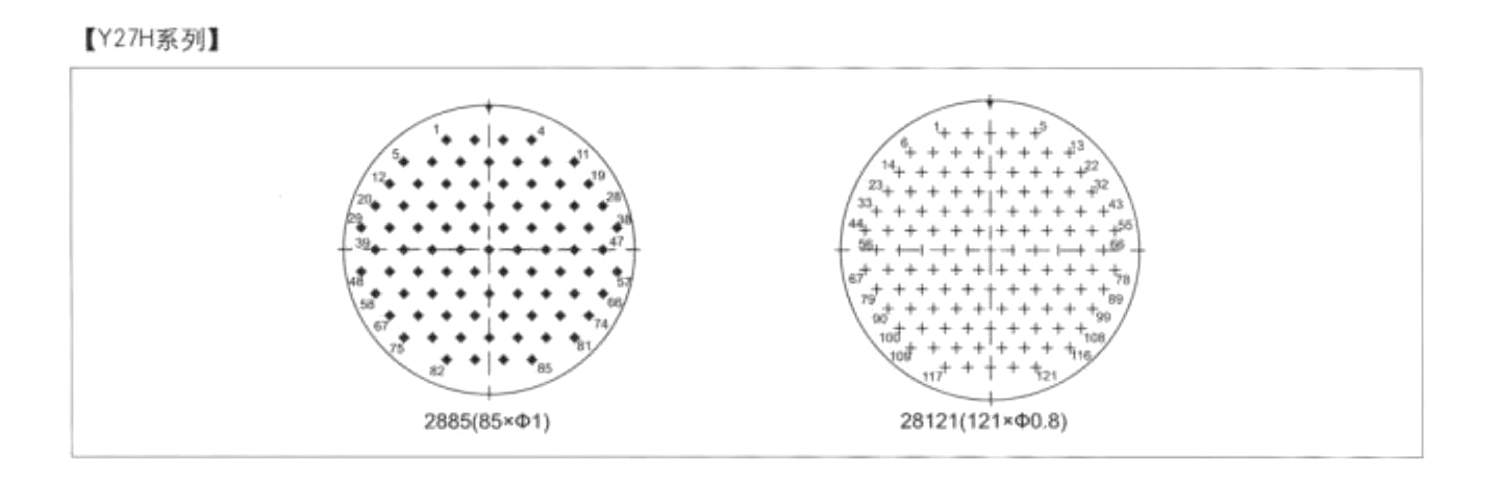

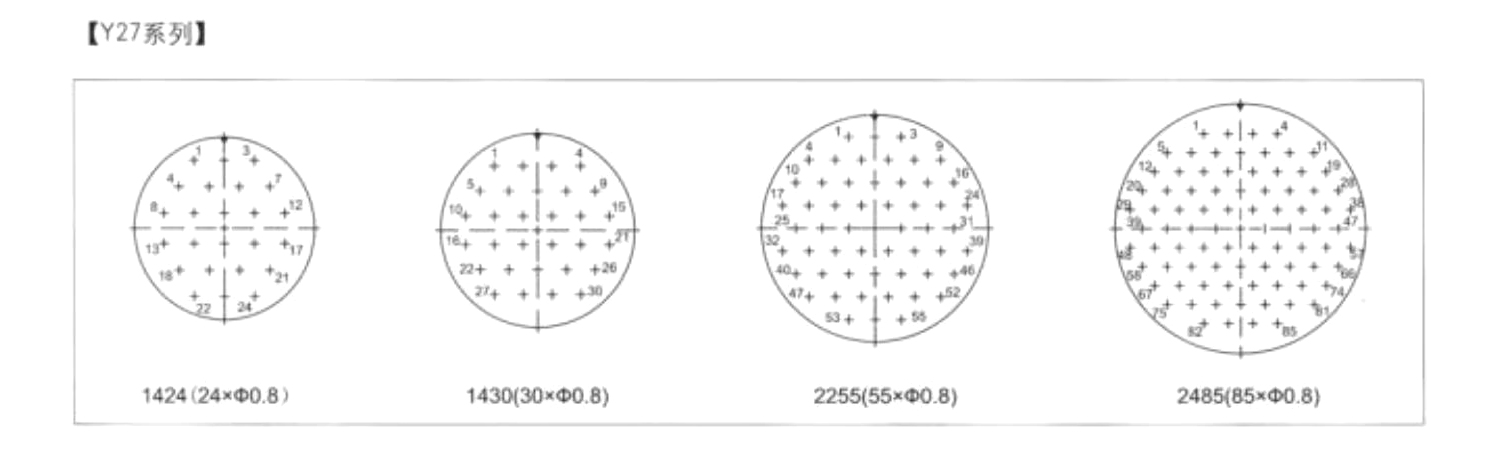

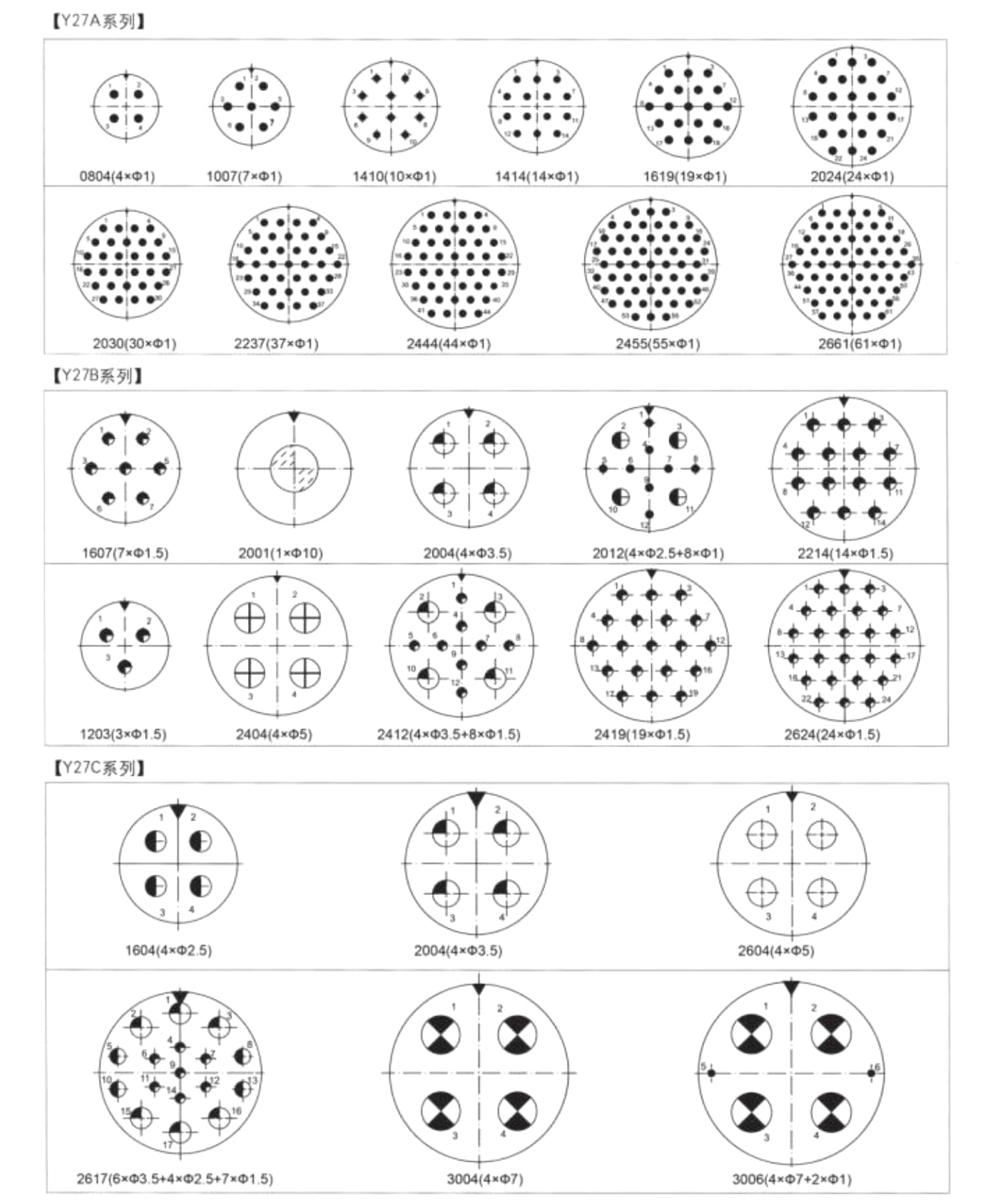

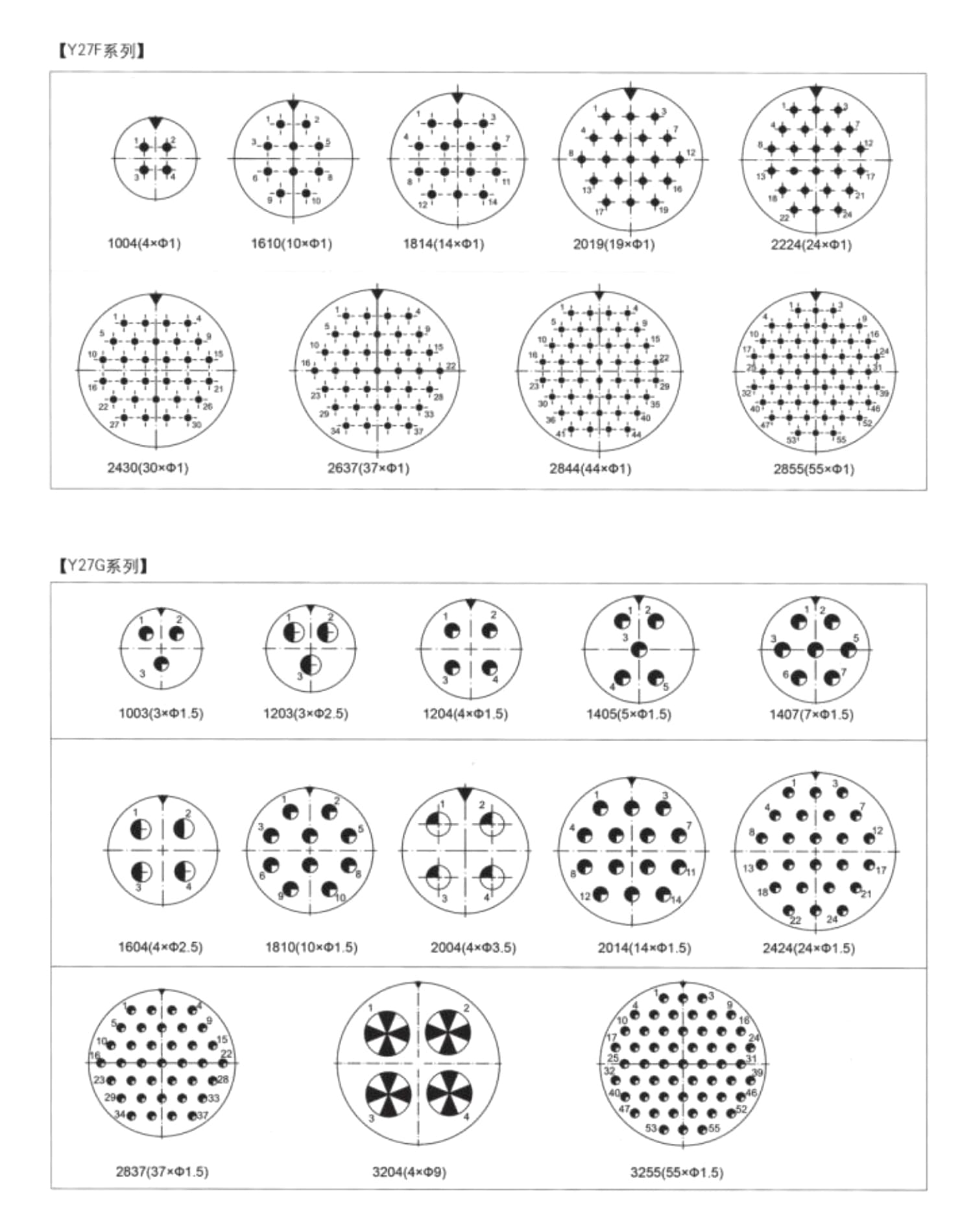

Pасположение отверстия изолятора (номер расположения гнезда розетки на интерфейсе вставки)
