Пользовательский серия XCG-Круглый электрический разъем

Дом / Продукты / Круглый электрический разъем / серия XCG
Рекомендуемые продукты
ПОЗВОНИТЕ НАШ ОФИС

+86 176 0151 5794

ЭЛЕКТРОННАЯ ПОЧТА

[email protected]

серия XCG-Круглый электрический разъем Производители

Введение продукта

Основываясь на многолетнем опыте разработки и производства электрических разъемов типа XC, а также принимая во внимание ценные мнения пользователей, мы разработали новое поколение ведущих продуктов. В последние годы в этом продукте используются некоторые новые технологии, новые процессы и новые материалы, и он полностью взаимозаменяем с электрическими разъемами типа XC. Его выдающиеся характеристики заключаются в следующем:

●Безопасная и быстрая система подключения.

●Надежная система уплотнения:

● Конструкция уплотнения между головками и основаниями изолирует точки контакта от внешней среды, обладает хорошими герметизирующими характеристиками и высокой стойкостью к водяному пару. Конструкция уплотнительного слоя внутри основания головки делает разъем герметичным и выдерживает давление 0,3 атмосферы.

●Выполнение корпоративных стандартов: Q/321202HL003-2009.

Механические свойства

——Корпус: высокопрочный алюминиевый сплав

Защитное покрытие: цинкование, пассивация в зеленом цвете, химическое никелирование.

Неэкранирующее покрытие: анодированный черный.

——Изолятор: термогенный материал

—— Контактные части:

Материал: медный сплав. Покрытие: серебро, золото.

——Вибрация: частота 10–2000 Гц. Ускорение: 196 м/с.

——Удар: ускорение 980 м/с²

——Постоянное ускорение: 980 м/с.

—— Механическая жизнь: 1000 раз



Электрические свойства

Контактное сопротивление и номинальный ток



Характеристики контактов мм

Контактное сопротивление мОм

Номинальный ток А

Внутренний диаметр ствола сварочной проволоки, мм

Φ1,0

5

5

Φ1,4

Φ1,5

2,5

10

Φ2,0

Φ2,0

1,25

20

Φ2,5

Φ3,0

0,75

40

Φ3,0

Φ4,5

0,35

65

Φ4,5



Номинальное напряжение, выдерживаемое напряжение и сопротивление изоляции:



Рабочая среда

Номинальное напряжение В

Выдерживаемое напряжение В

Сопротивление изоляции МОм

Нормальное температурное состояние

500

≥1500

≥500

Жаркое и влажное состояние

500

≥750

≥500

Условия низкого давления (1 кПа)

150

≥200

-



Электрическая непрерывность между корпусами: корпус из алюминиевого сплава ≤2,5 мА.



Экологические показатели

Рабочая температура: -55℃-+200℃

Относительная влажность: 95% при 40 ℃.

Устойчивость к солевому туману: химическое никелирование, 96 часов.

Пассивация нержавеющей стали 1000 часов.

Рабочая высота: 30000м

Воздухонепроницаемость: 35,5 кПа (нормальная температура 0–35 ℃, если есть требования к герметизации при высоких и низких температурах, рекомендуется использовать изделия из спеченного стекла XC-FM).

Электрические разъемы также обладают хорошими свойствами защиты от влаги, плесени, дождя, песка и пыли.

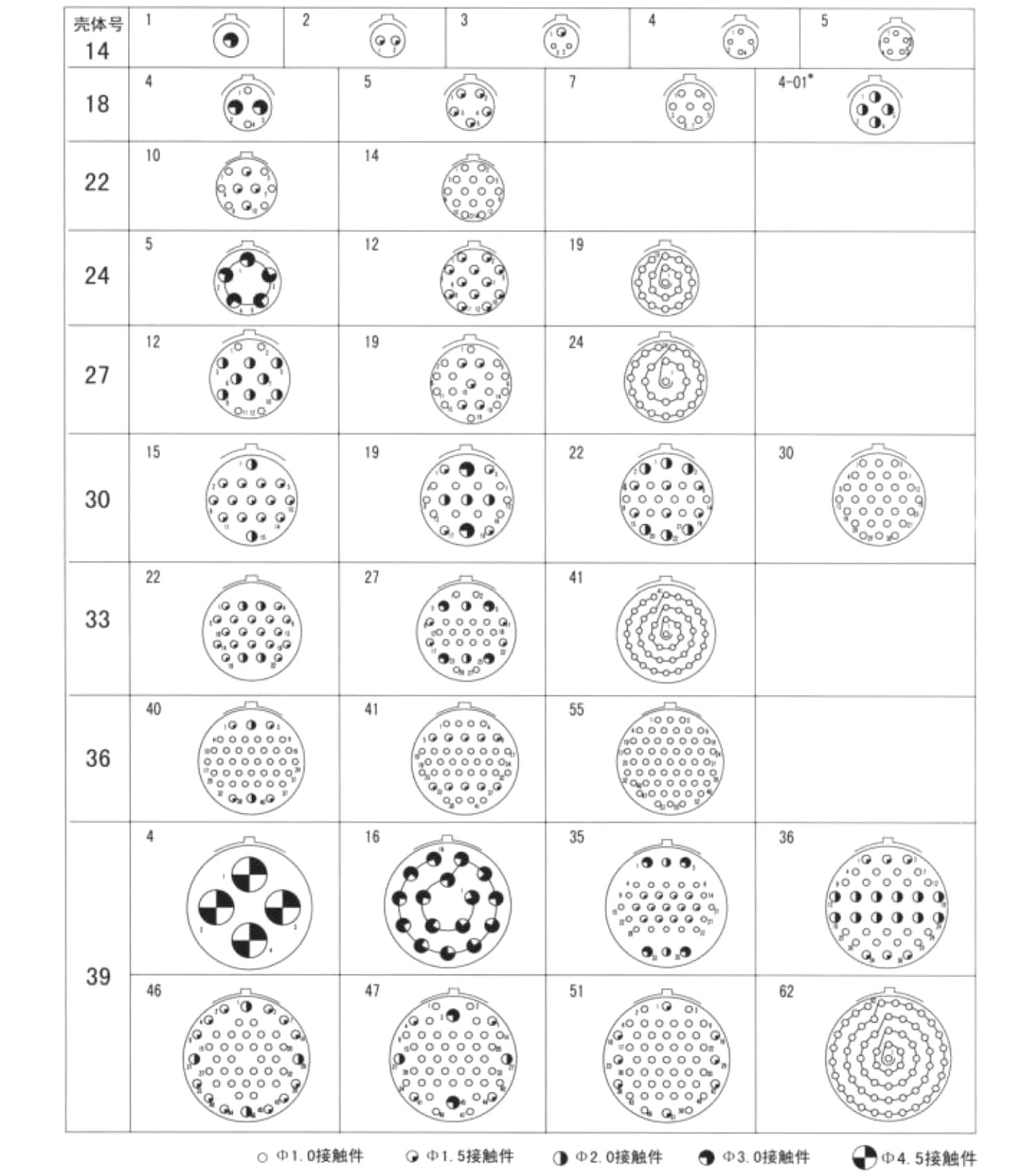

Настройка контактов серии XCG (вид вставки игольчатого изолятора)

* Примечание: "- 01" в контактном коде "4 - 01", при написании модели заказа, должен быть помещен в конце, например, XCG18T4ZP - 01.
