Пользовательский серия XCE-Круглый электрический разъем

Дом / Продукты / Круглый электрический разъем / серия XCE
Рекомендуемые продукты
ПОЗВОНИТЕ НАШ ОФИС

+86 176 0151 5794

ЭЛЕКТРОННАЯ ПОЧТА

[email protected]

серия XCE-Круглый электрический разъем Производители

Введение продукта

Благодаря расположению контактов типа XC все электрические свойства остаются неизменными, а расстояние между отверстиями сокращается. При том же количестве ядер он меньше и легче типа XC. Плотность контакта этой серии продуктов эквивалентна MIL-C-26482. Серия 1.

●Система быстрого соединения байонетного типа проста в эксплуатации, имеет надежное соединение и устойчива к вибрации и ударам.

●Пять кнопок позиционирования имеют функции слепой вставки и предотвращения неправильной вставки.

●Во избежание неправильного подключения разъемов с одинаковым внешним видом можно выбрать одно из пяти ключевых положений.

●Высоконадежный пружинный разъем из гиперболоидной проволоки делает вставку и извлечение разъема мягким и имеет низкое контактное сопротивление.

●Метод заделки вилки и розетки – сварка.

●Вилки и розетки могут быть оснащены штырями или отверстиями.

●Выполнение корпоративных стандартов: Q/321202HL003-2009.

Основные технические характеристики

[Механические свойства]

——Корпус: высокопрочный алюминиевый сплав

Защитное покрытие: гальванизированная зеленая пассивация, химическое никелирование.

Неэкранирующее покрытие: Анодированный черный.

——Изолятор: термореактивный материал

——Уплотнительный корпус и уплотнительное кольцо: силиконовая резина

—— Контактные части:

Материал: медный сплав. Покрытие: золотое покрытие.

—— Вибрация: частота 10–2000 Гц. Ускорение: 196 м/с².

——Удар: ускорение 980 м/с²

——Постоянное ускорение: 980 м/с²

——Механическая жизнь: ≥1000 раз



[Электрические характеристики]

—— Сопротивление контакта и номинальный ток:



Характеристики контактов мм

Контактное сопротивление мОм

Номинальный ток А

Сварочная проволока простая внутренний диаметр мм

Φ1,0

5

5

Φ1,3

Φ1,5

2,5

10

Φ1,8

Φ2,0

1,25

20

Φ2,5

Φ3,0

0,75

40

Φ3,4



——Номинальное напряжение, выдерживаемое напряжение и сопротивление изоляции:



Рабочая среда

Номинальное напряжение В

Выдерживаемое напряжение В

Сопротивление изоляции МОм

Нормальное температурное состояние

500

1500

≥5000

Жаркое и влажное состояние

500

1125

≥100

Условия низкого давления (1 кПа)

250

300

—



——Электрическая непрерывность между шкафами:

Корпус из алюминиевого сплава ≤2,5 мОм



[Экологические показатели]

——Рабочая температура: -55℃-+200℃

——Относительная влажность: 95% при 40 ℃

—— Устойчивость к солевому туману: химическое никелирование, 96 часов.

Пассивация нержавеющей стали 1000 часов.

——Рабочая высота: 30000м

Электрические разъемы также обладают хорошими свойствами защиты от влаги, плесени, дождя, песка и пыли.

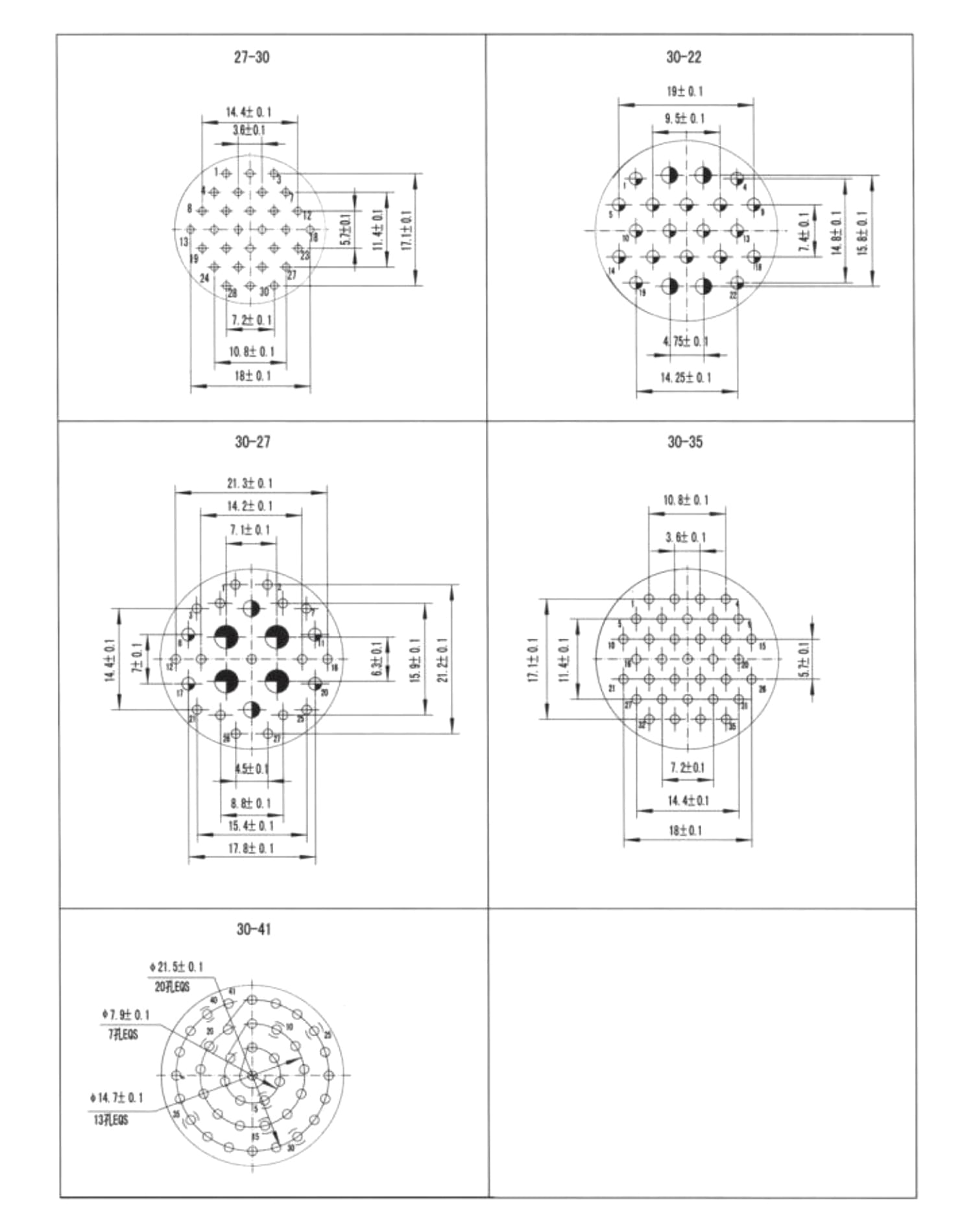

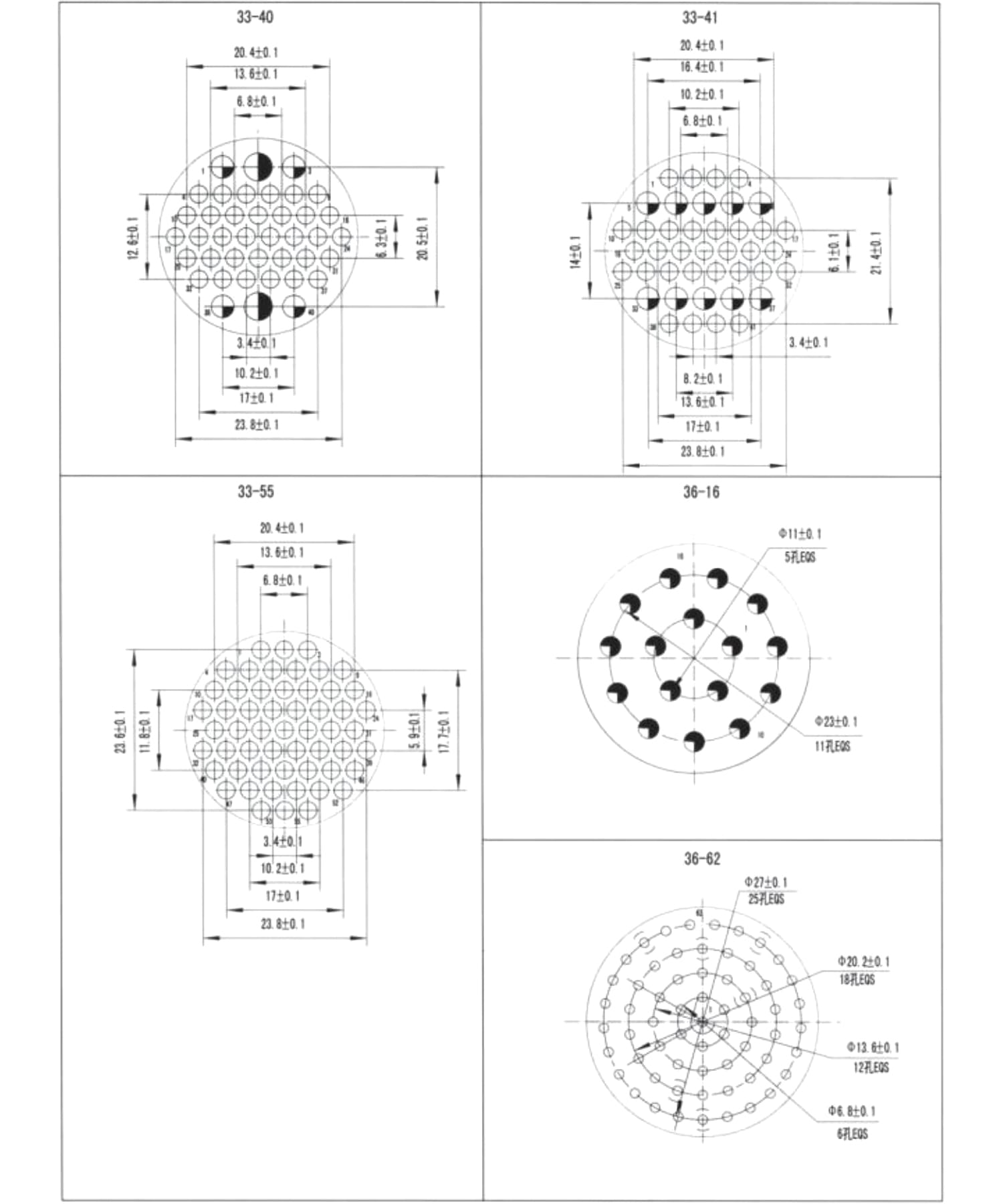

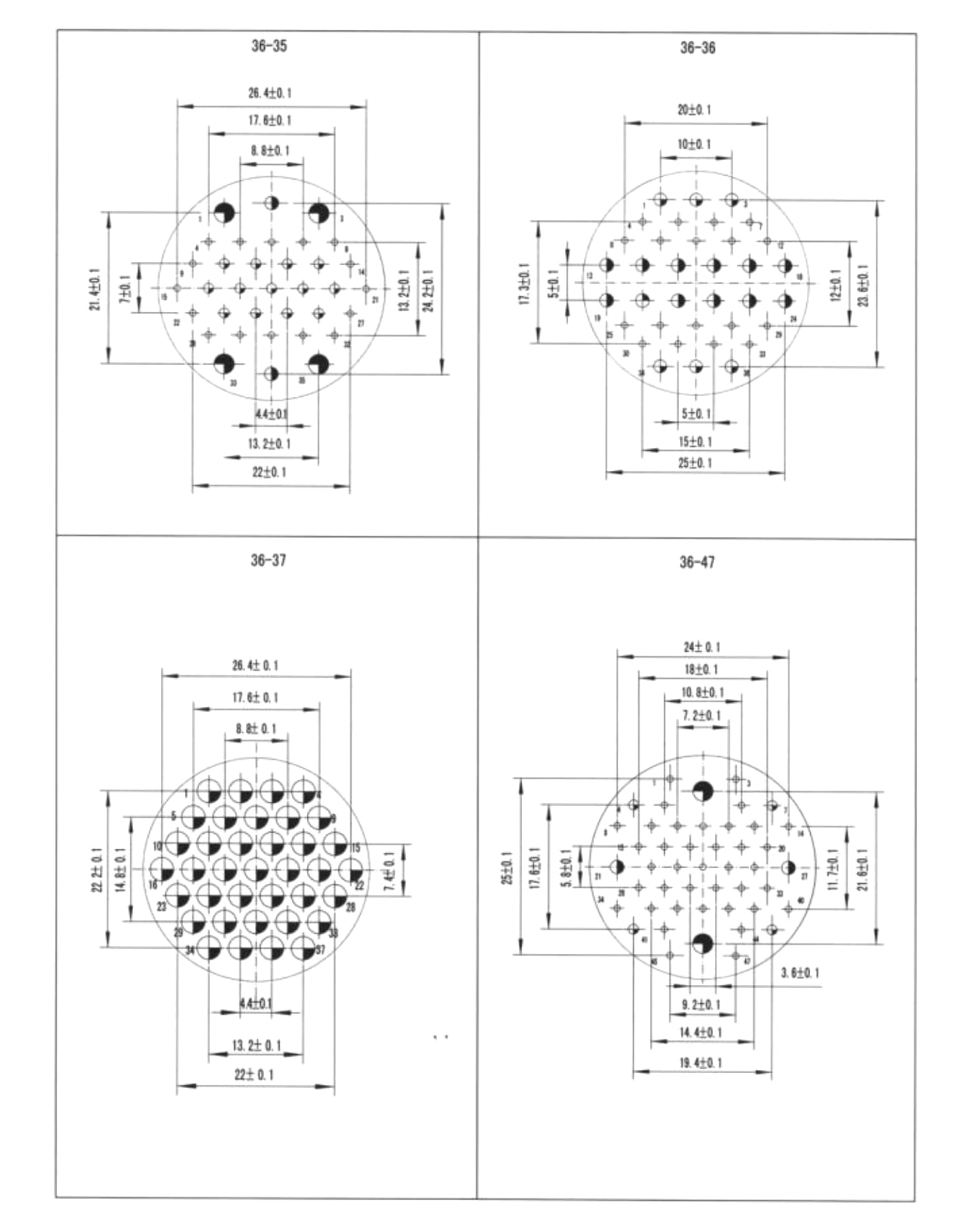

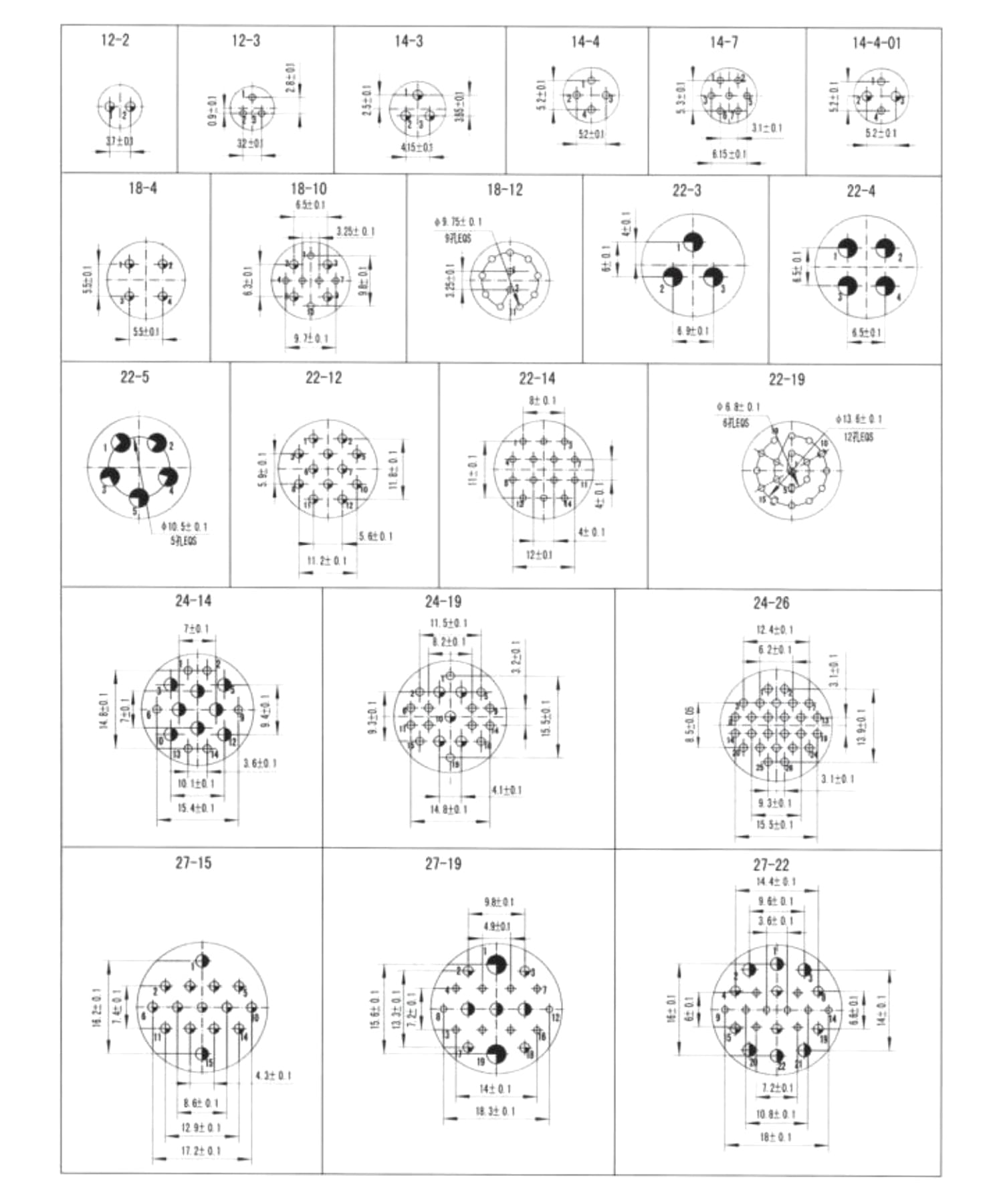

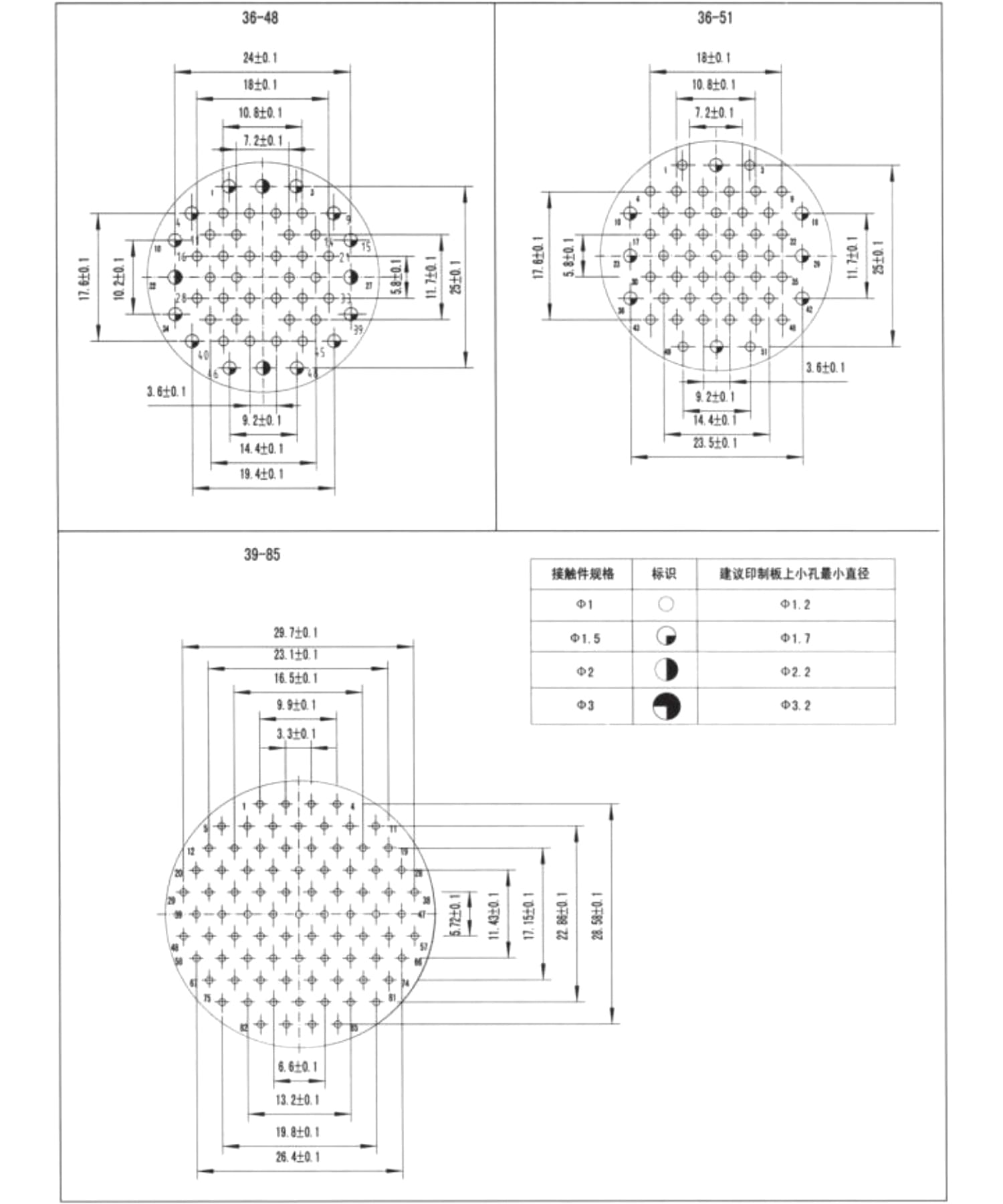

Рекомендуемый размер проводки печатных плат XCEB
