серия XCA-Круглый электрический разъем Производители

Введение продукта

●Соответствует национальному военному стандарту GJB2889.

●Байонетное быстрое соединение.

●Принять пружинный разъем гиперболоидной проволоки.

●Несколько методов подключения, включая обжим, сварку и сварку печатной платы.

●Различные конструкции и покрытия вилок и розеток.

●Пять кнопок позиционирования имеют функции слепой вставки и предотвращения неправильной вставки.

●Широко используется в различных военных областях, таких как авиация, аэрокосмическая промышленность и корабли.

●Внедрение корпоративных стандартов

●Основные технические характеристики Q/321202HL003-2009.

Основные технические характеристики

●Механические свойства

1) Переходное сиденье обычного типа с герметичным проходным уплотнением.

Корпус: высокопрочный алюминиевый сплав.

Покрытие корпуса:

Защитное покрытие: гальванизированная зеленая пассивация, химическое никелирование.

Неэкранирующее покрытие: Анодированный черный.

Изолятор: термореактивный материал

Уплотняющий корпус и уплотнительное кольцо: материал силиконовой резины.

Контакты: медный сплав, посеребренный или позолоченный.

2) Герметичная розетка из спеченной квадратной пластины из стекла:

Корпус: углеродистая сталь

Покрытие корпуса: гальванический никель.

Изолятор: стекло

Контакты: Железный сплав, никелированный или позолоченный.

1) и 2):

Вибрация: Частота 10–2000 Гц. Ускорение: 196 м/с².

Удар: ускорение 980 м/с².

Постоянное ускорение: 980 м/с².

Механическая жизнь: ≥1000 раз



●Электрические характеристики

Контактное сопротивление и номинальный ток контактов:



Спецификация Обычное контактное сопротивление мОм Контактное сопротивление сквозного уплотнения, мОм Контактное сопротивление уплотнения квадратного диска, мОм Номинальный ток А
Φ1,0 ≤5 ≤10 ≤15 5
Φ1,5 ≤2,5 ≤5 ≤7,5 10
Φ2,0 ≤1,25 ≤2,5 ≤3,75 20
Φ3,0 ≤0,75 ≤1,5 ≤2,25 40



Номинальное напряжение и выдерживаемое напряжение:



Рабочая среда

Герметичный электрический разъем

Обычный электрический разъем

Номинальное напряжение В

Выдерживаемое напряжение В

Номинальное напряжение В

Выдерживаемое напряжение В

Нормальное температурное состояние

500

1500

500

1500

Жаркое и влажное состояние

500

750

500

1125

Условия низкого давления (1 кПа)

150

300

250

300

Сопротивление изоляции: МОм



Рабочий класс

Стандартные условия

Высокая температура

Влажно и жарко

Сопротивление изоляции

≥5000

≥1000

≥100



Электрическая непрерывность между корпусами: Корпус из алюминиевого сплава ≤ 2,5 мОм Стальной корпус ≤ 5 мОм



●Экологическая эффективность

Рабочая температура: -55℃~+200℃

Относительная влажность: 95% при 40 ℃.

Устойчивость к солевому туману: химическое никелирование, 96 часов.

Пассивация нержавеющей стали 1000 часов.

Рабочая высота: 30000м

Герметичность:

Переходник для сквозного уплотнения: перепад давления 50,7 кПа, скорость утечки ≤46 Па-см³/с.

Герметичный тип из спеченного стекла: перепад давления 152 кПа, скорость утечки ≤0,ИПа-см³/с.

Электрические разъемы также обладают хорошими свойствами защиты от влаги, плесени, дождя, песка и пыли.

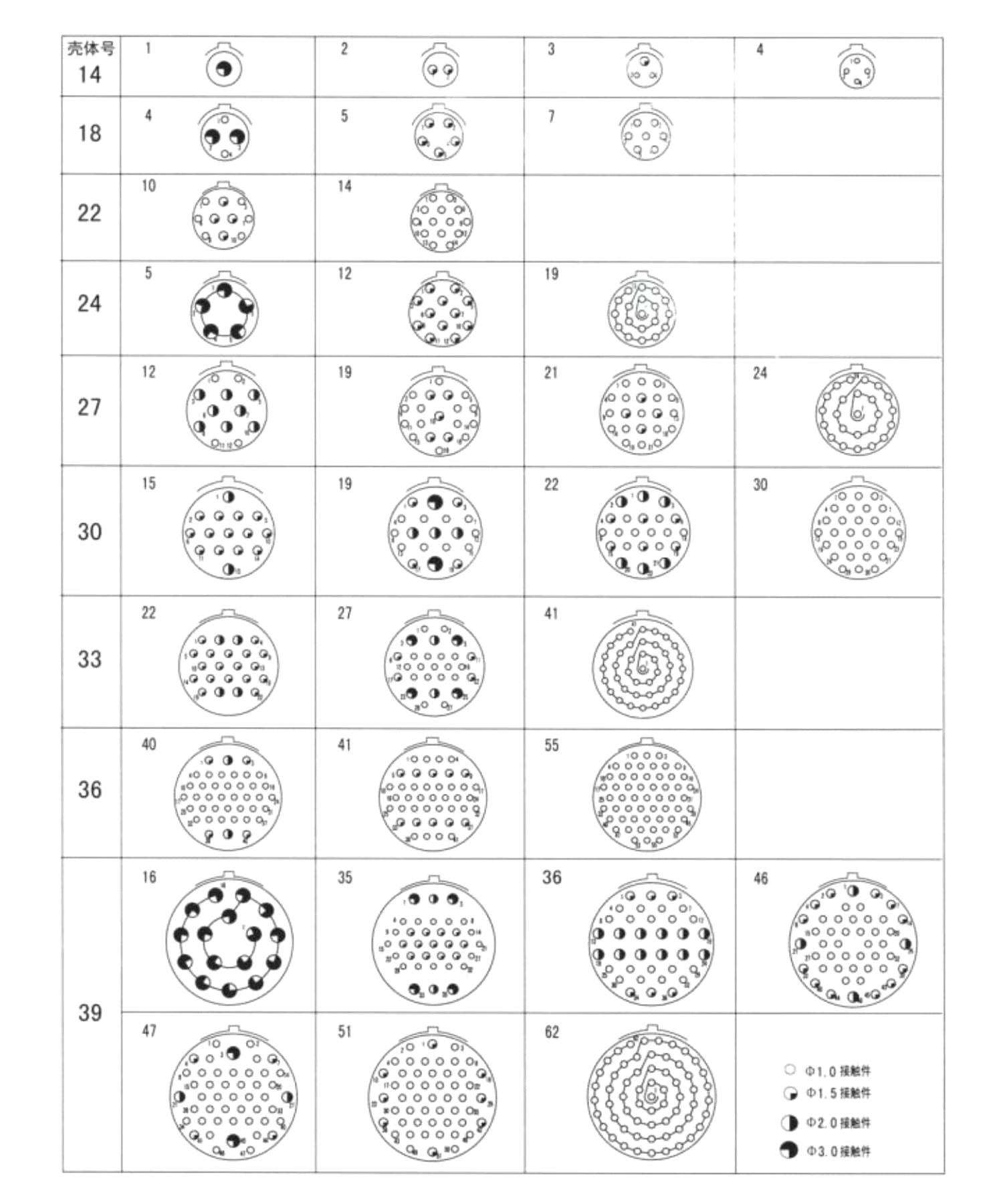

Размещение контактов серии XCA (вид вставки игольчатого изолятора)
