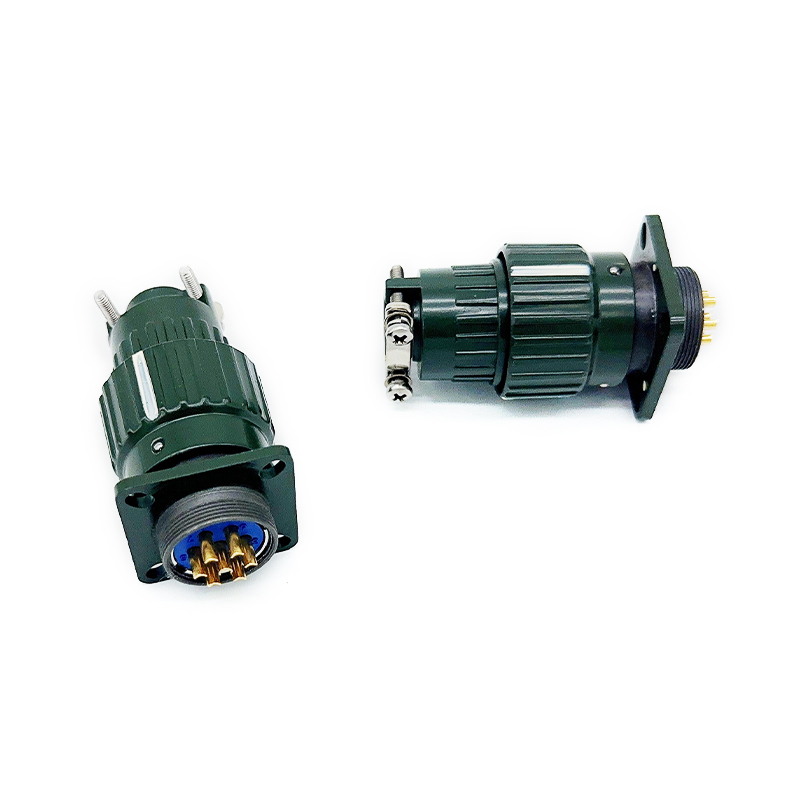

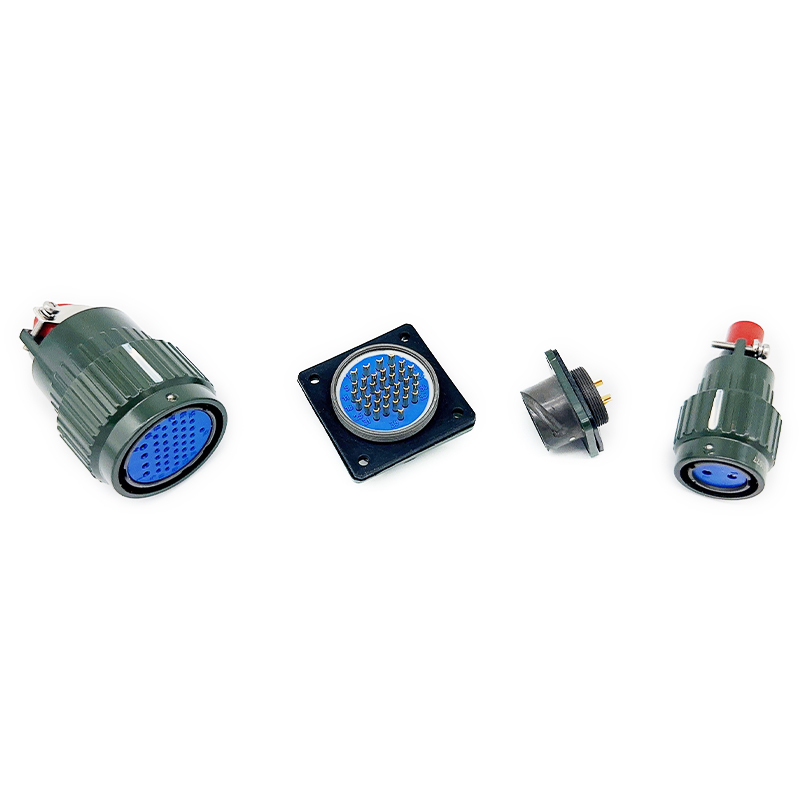

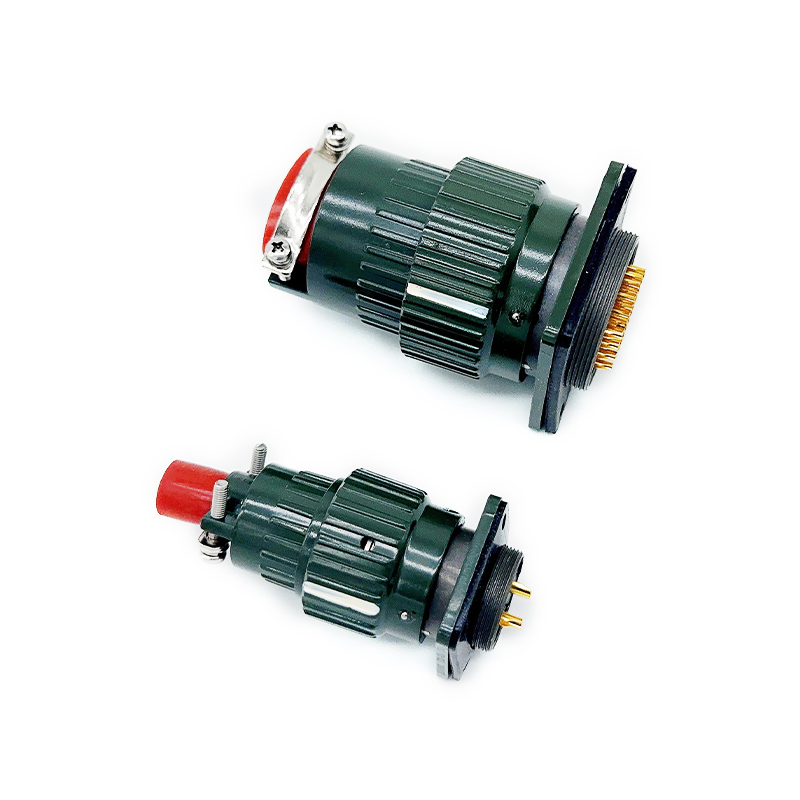

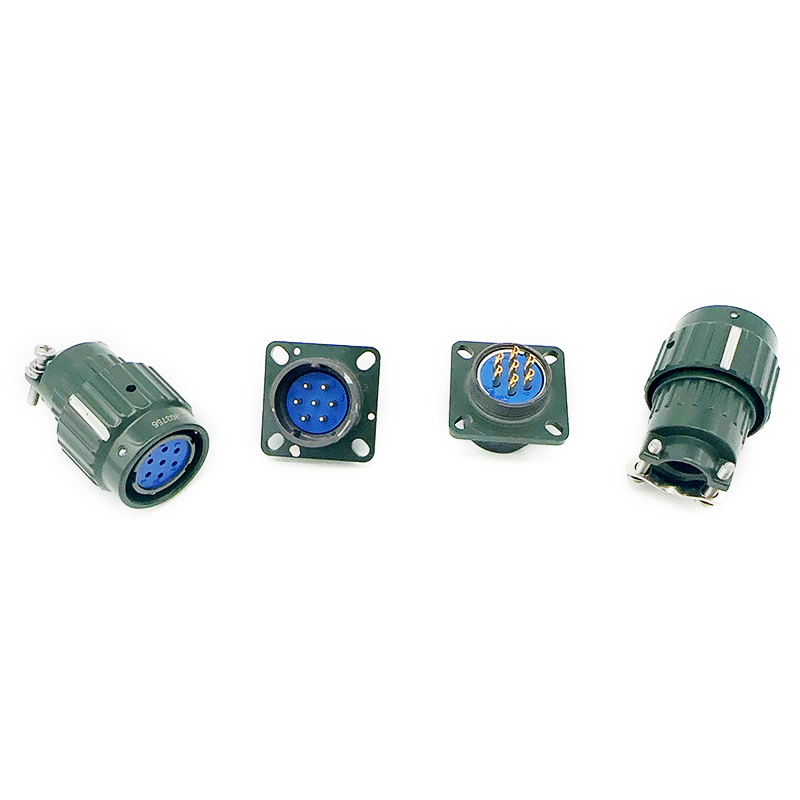

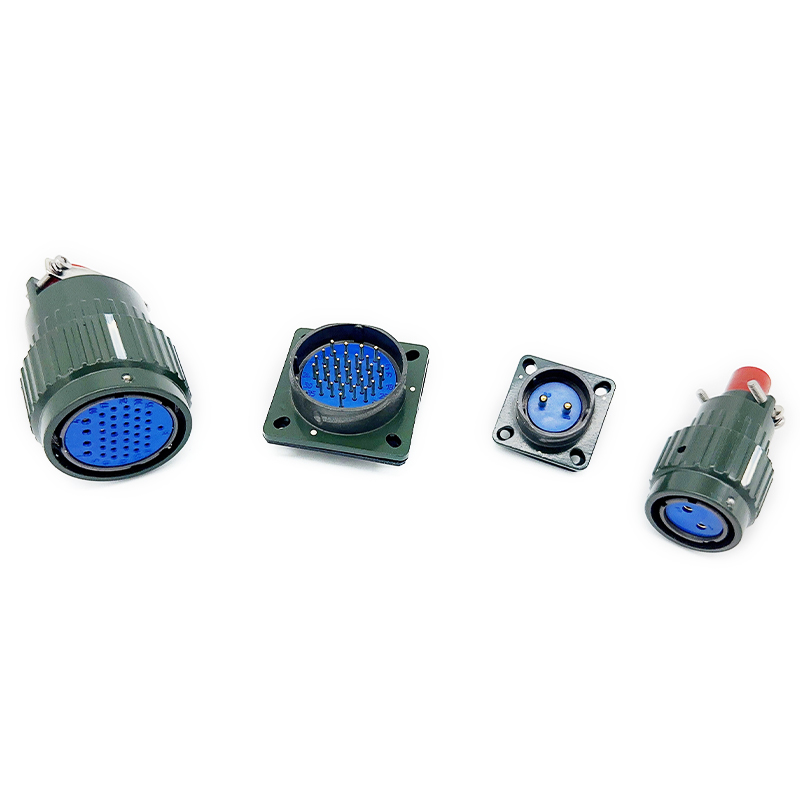

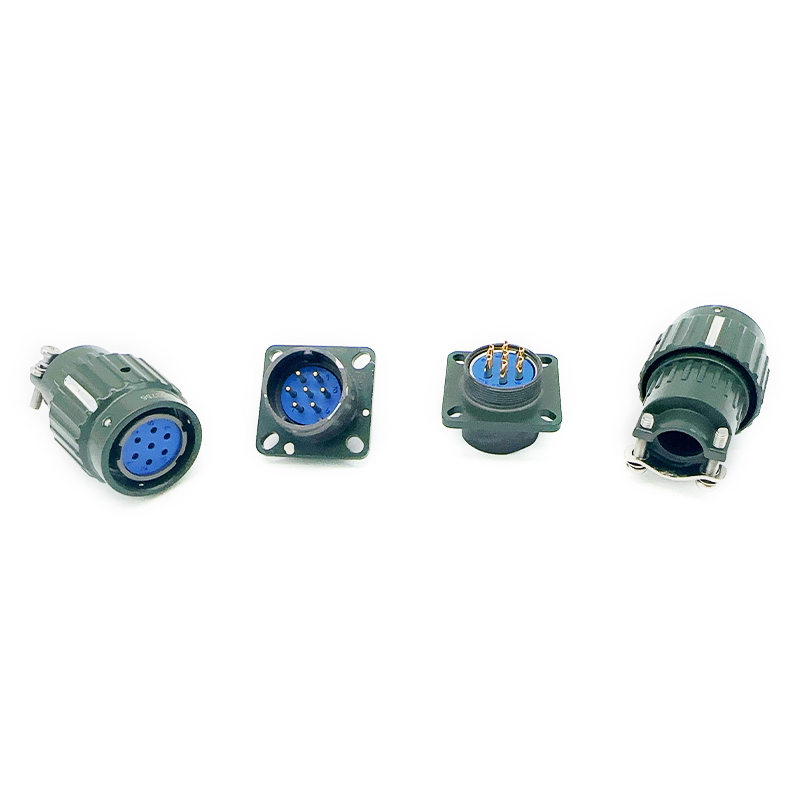

серия ЛИП-Круглый электрический разъем Производители

●Эта серия сочетает в себе преимущества и функции серии Y2 и электрических разъемов P-типа.

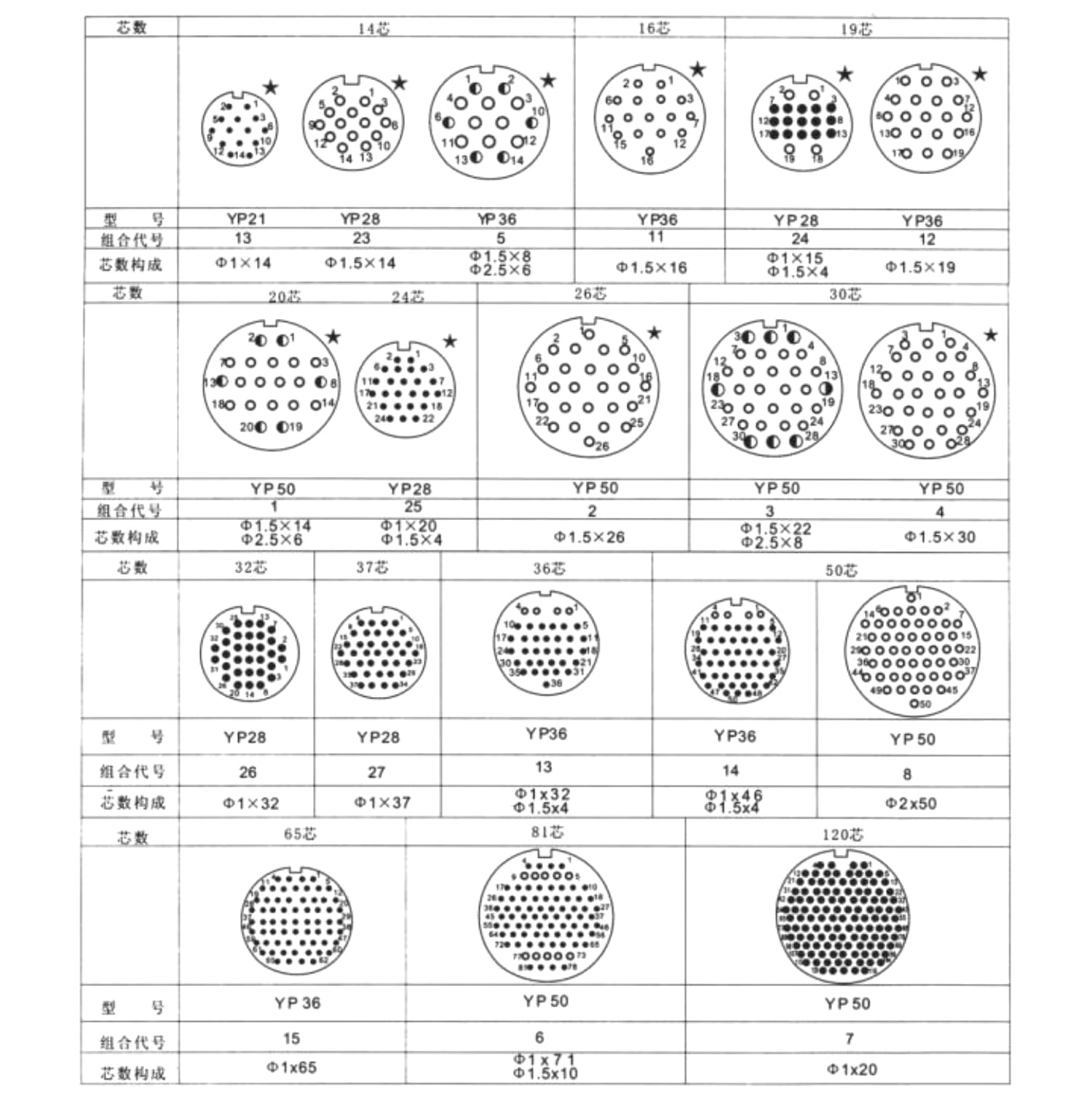

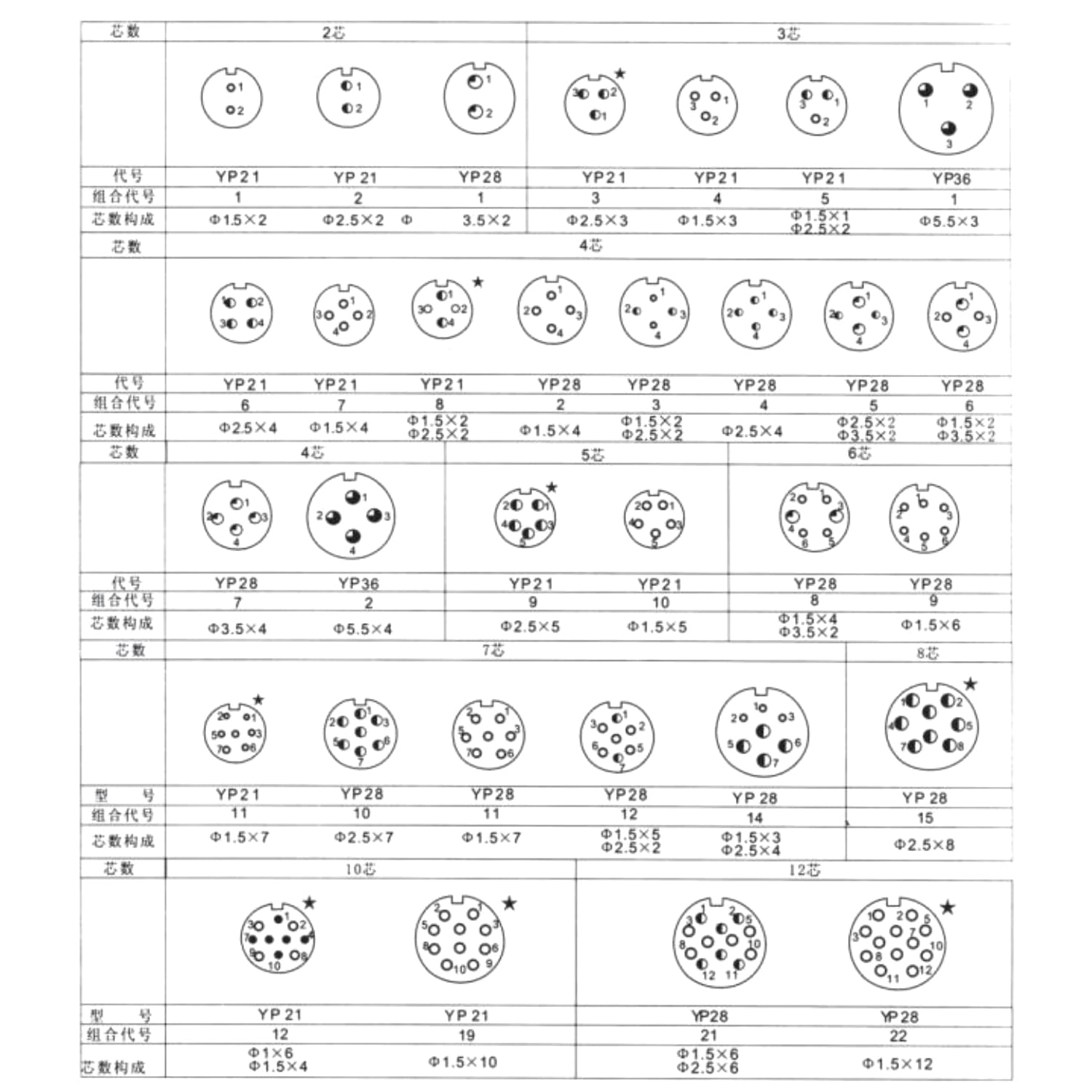

● Он имеет структуру байонетного соединения Y2 и использует схему расположения контактов разъема P-типа.

●Он имеет небольшой размер, легкий вес, широкий спектр типов контактов и быстрое разделение.

●Корпус серии LYP изготовлен из высокопрочных материалов из алюминиевого сплава.

●Серию LYP можно заменить серией YP. Это идеальная замена старомодному разъему типа «P».

●Широко применимо для линейного соединения между электрооборудованием и различными приборами и инструментами.

Основные технические характеристики

Экологические показатели

-Рабочая температура: тип сварки -55℃~125℃, тип обжима -55℃~200℃.

-Относительная влажность: 95% при 40 ℃.

-Рабочая высота: 20 000 м над уровнем моря.

-Вибрация: частота 10–2000 Гц. Ускорение 147 м/с² (серия YP) 196 м/с² (серия LYP)

-Удар: ускорение 490 м/с².

-Герметичность: сопротивление давлению воздуха ≥0,2 МПа (только герметичные розетки)

Электрические свойства

-Контактное сопротивление и номинальный ток



Характеристики контактов (мм)

Контактное сопротивление (мОм)

Номинальный ток (А)

Φ0,8

≤8

3

Φ1,0

5

5

Φ1,5

≤3

10

Φ2,5

≤1

25

Φ3,5 (только серия YP)

≤1

50

Φ5,5 (только серия YP)

≤1

100



-Контакты и выдерживаемое напряжение (только серия LYP)



Количество контактов

Выдерживаемое напряжение (В)

3, 4, 5, 7, 10, 14, 19

1500

24, 32, 36, 37, 50, 65, 81, 120

1000



-Номинальное напряжение, выдерживаемое напряжение и сопротивление изоляции



Рабочая среда

Номинальное напряжение (В)

Выдерживаемое напряжение (В)

Сопротивление изоляции (МОм)

Нормальная температура и давление

500

1500

≥3000

Влажно и жарко

500

750(серия YP) 1125(серия LYP)

20

Высокая температура

500



≥500

Условия низкого давления 4,39 кПа

250

750 (серия YP) 350 (серия LYP)





Примечание. При количестве контактов 32, 37, 65, 81 или 120 выдерживаемое напряжение составляет 1000 В при нормальных условиях температуры и давления.

- Осевая нагрузка при точечной посадке (см. национальный военный стандарт GJB101A)



Диаметр контакта (мм)

Минимальная осевая нагрузка (Н)

1,0

50

1,5

60

2,5

70



-Внутренний диаметр контактного обжимного цилиндра и адаптируемое поперечное сечение проволоки.



Диаметр контакта (мм)

Тип

Внутренний диаметр обжимного цилиндра (Φ)

Адаптированное сечение проводника (мм²)

1.00

А

0,8

0,2-0,4

Б

1.2

0,5～0,8

С

1,6

1~1,5

1,5

А

0,8

0,2～0,4

Б

1.2

0,5～0,8

С

1,6

1～1,5

Д

2.0

>1,5

2,5

А

0,8

0,2～0,4

Б

1.2

0,5～0,8

С

1,6

>1~1,5

Д

2.0

>1,5



Механические свойства

-Корпус: литье под давлением из алюминиевого сплава (серия YP), высокопрочный материал из алюминиевого сплава (серия LYP)

-Покрытие: песочное никелирование, окраска распылением (серия YP), анодирование, никелирование (серия LYP).

-Изолятор: термостойкий термопласт или термореактивный материал.

-Контакты: материал из медного сплава с золотым и серебряным покрытием.

-Механическая жизнь: 500 раз
