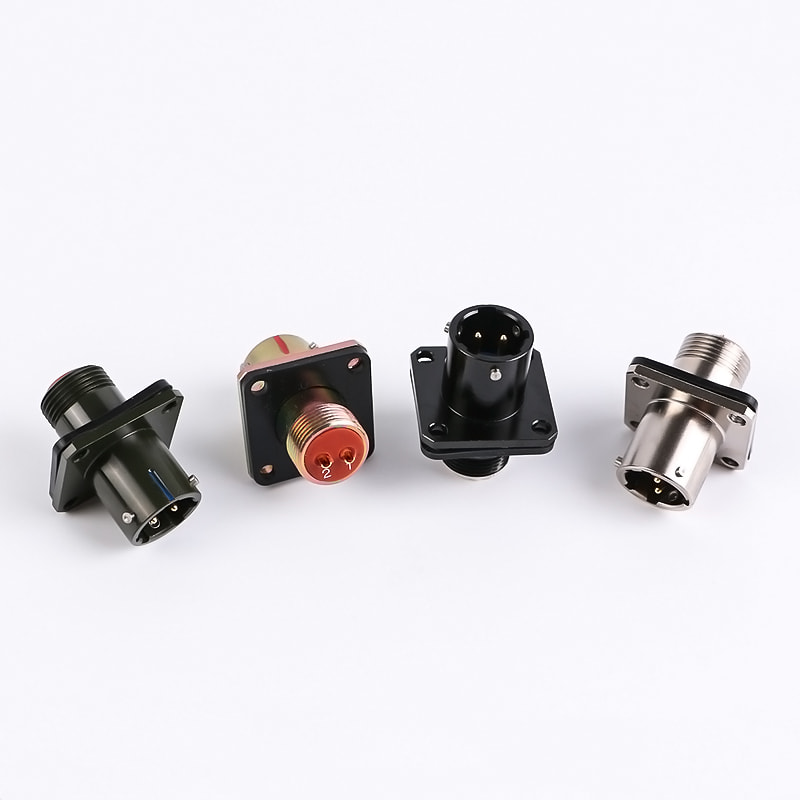

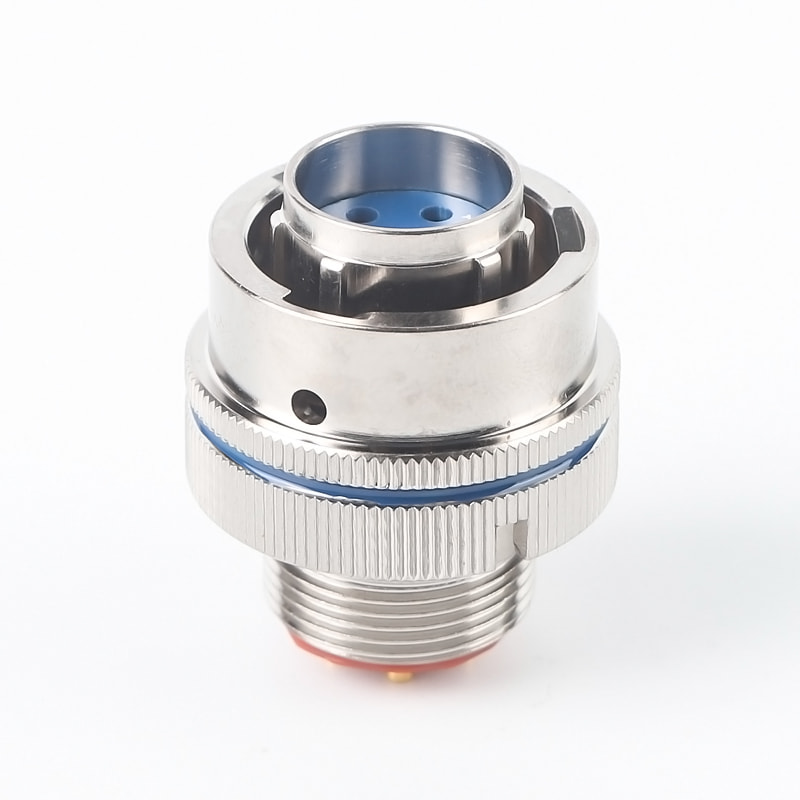

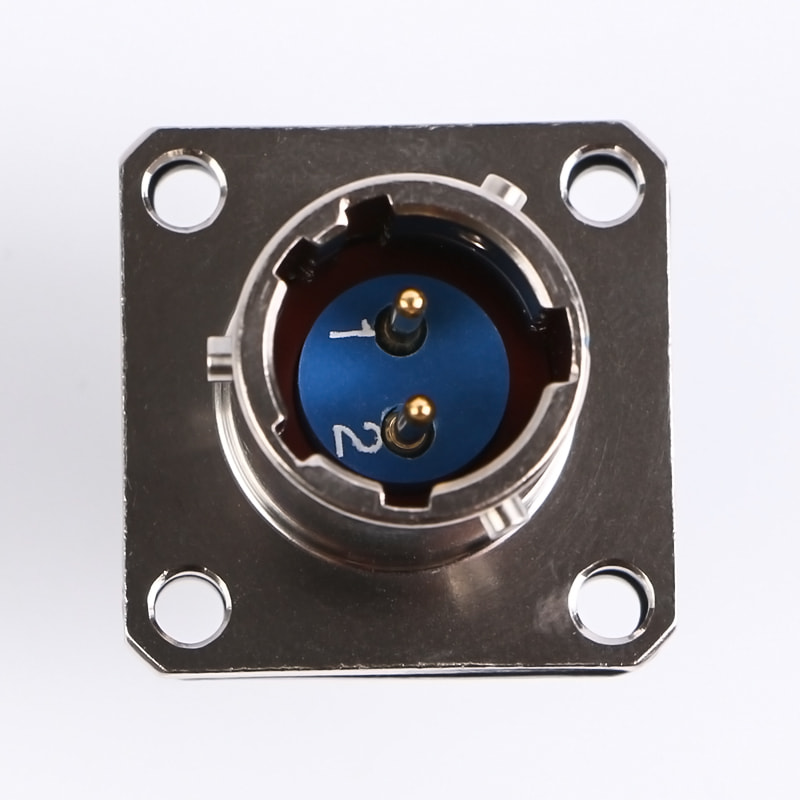

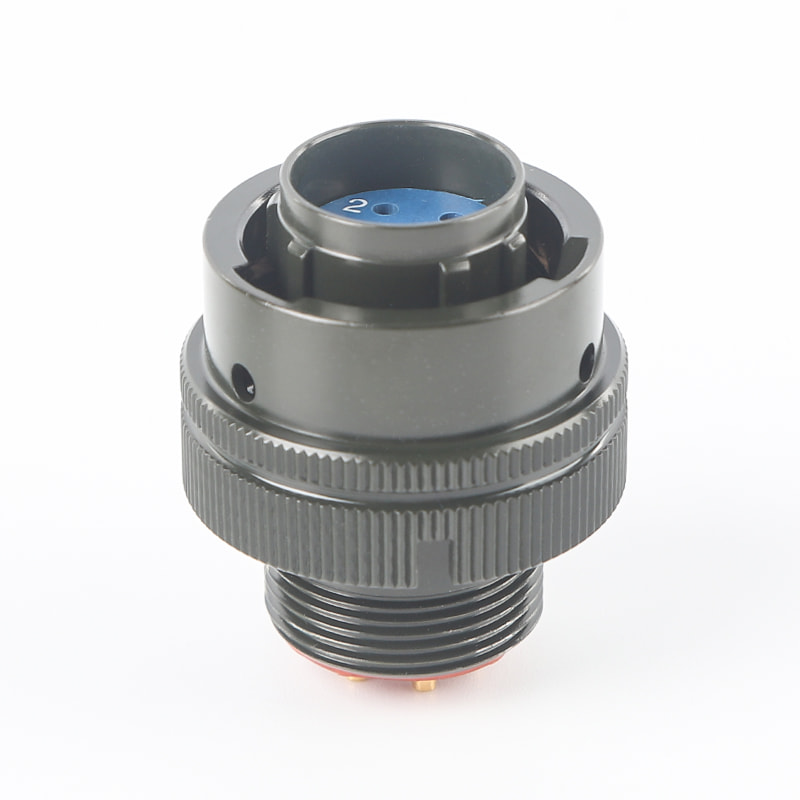

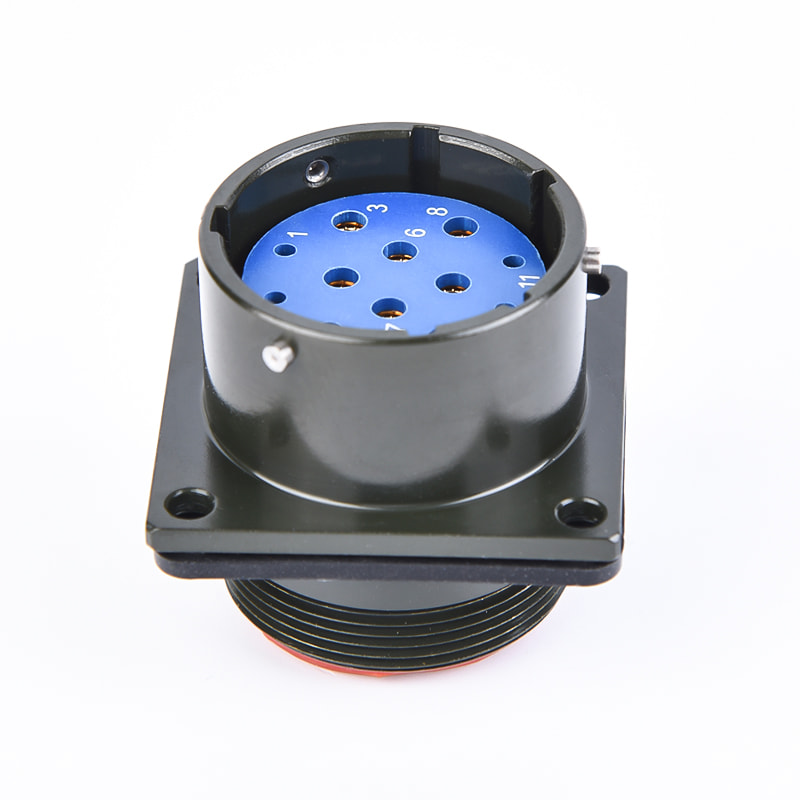

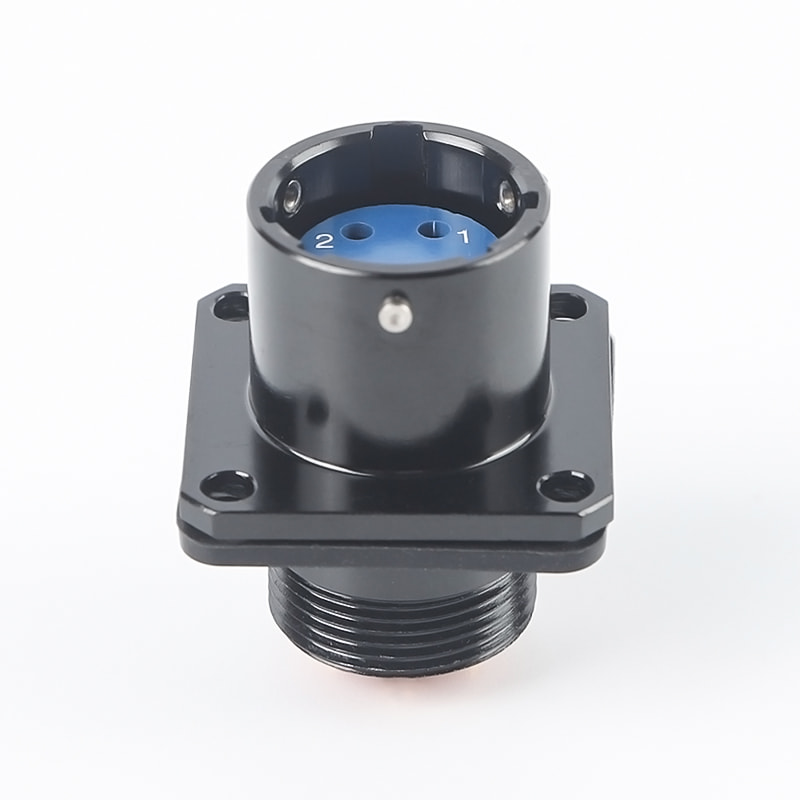

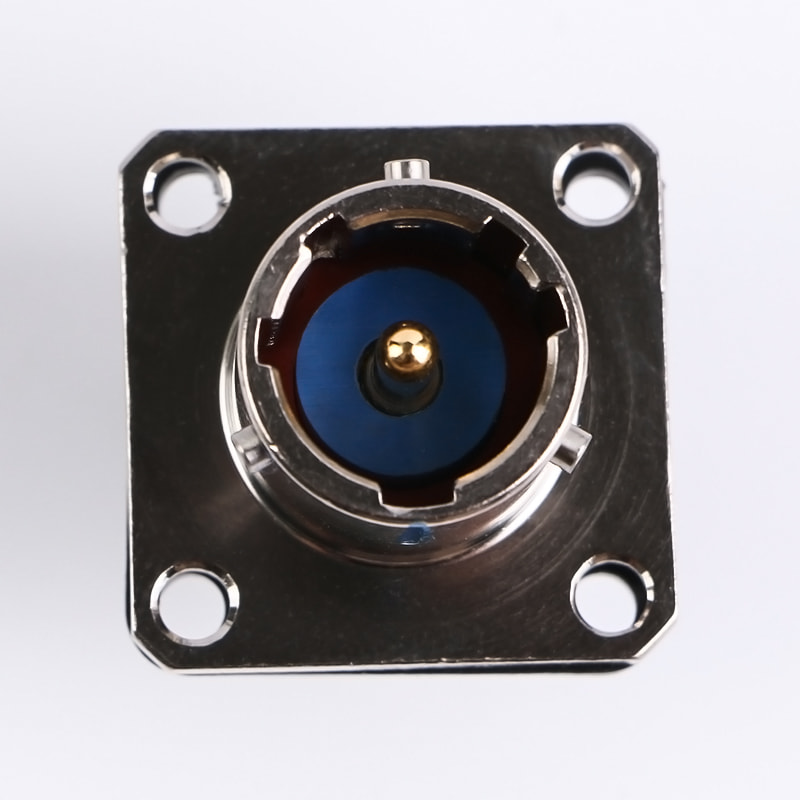

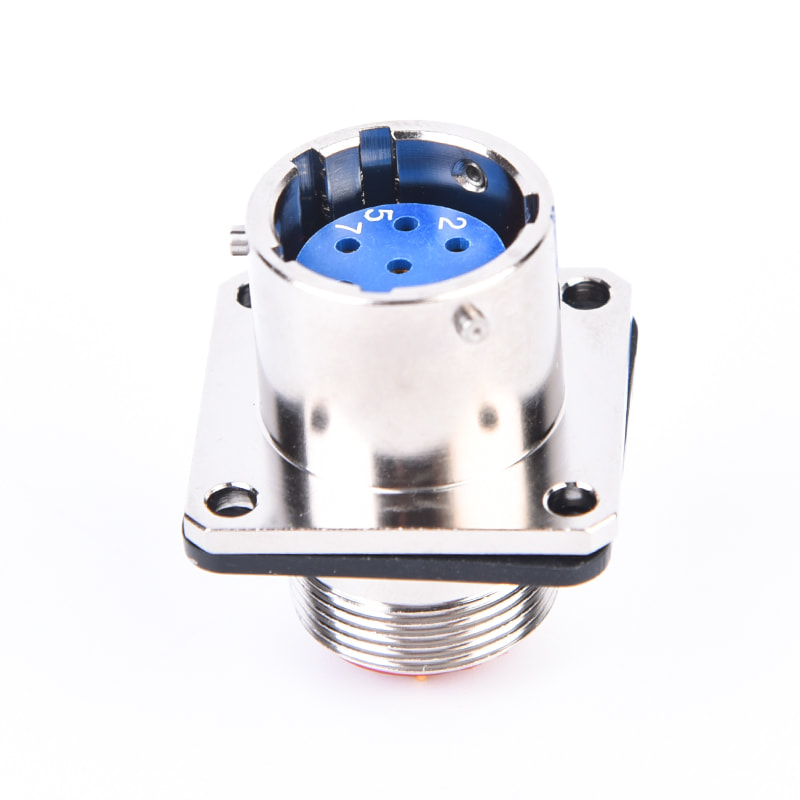

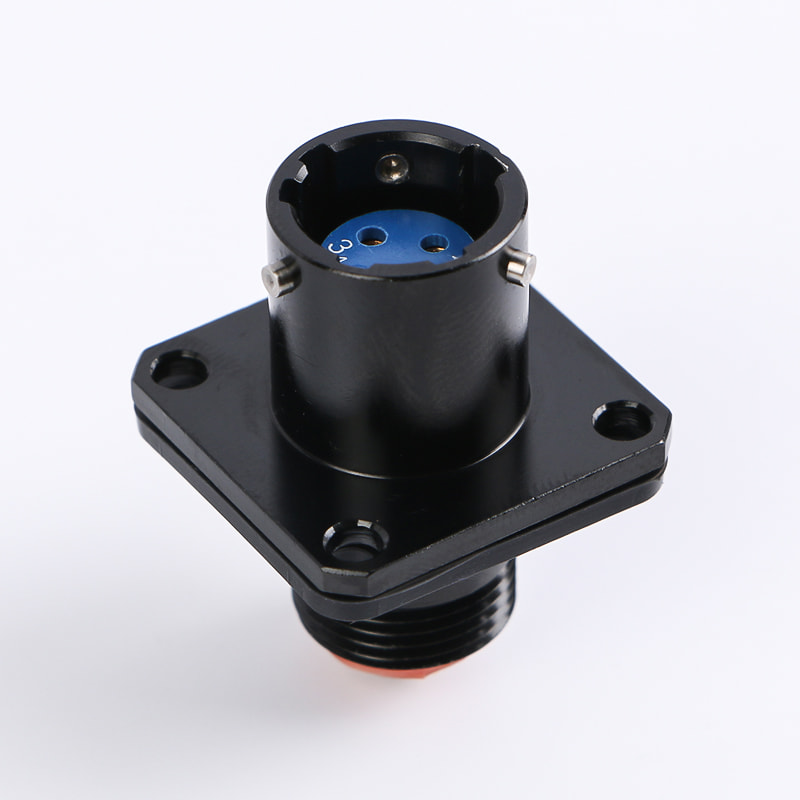

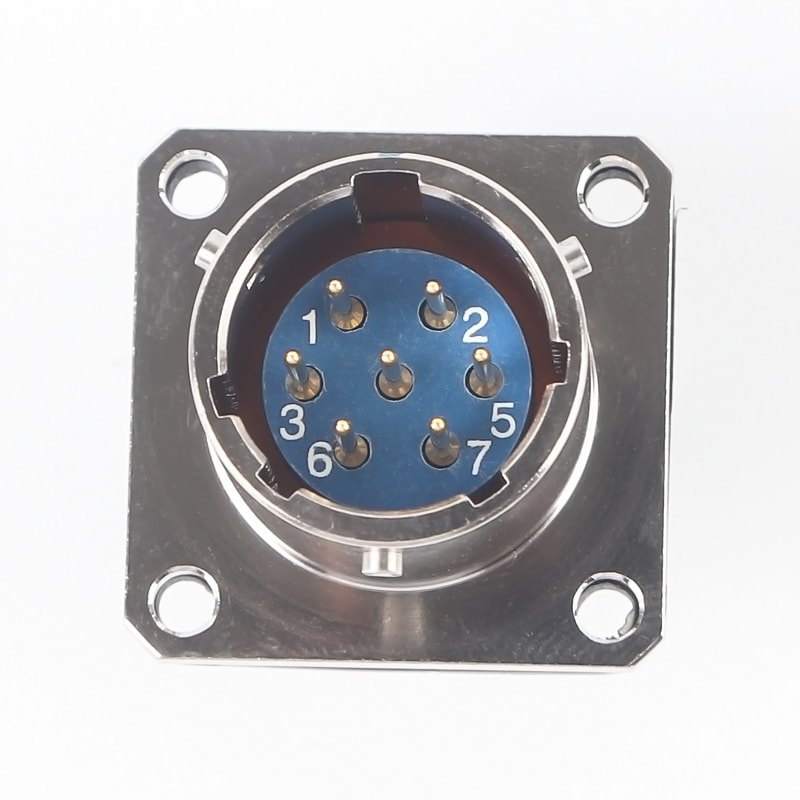

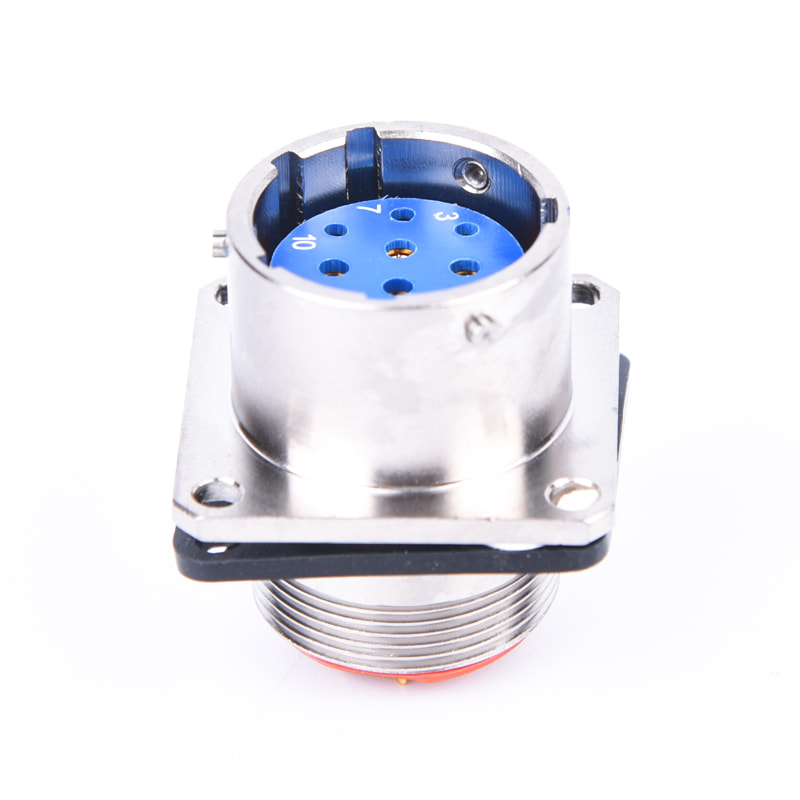

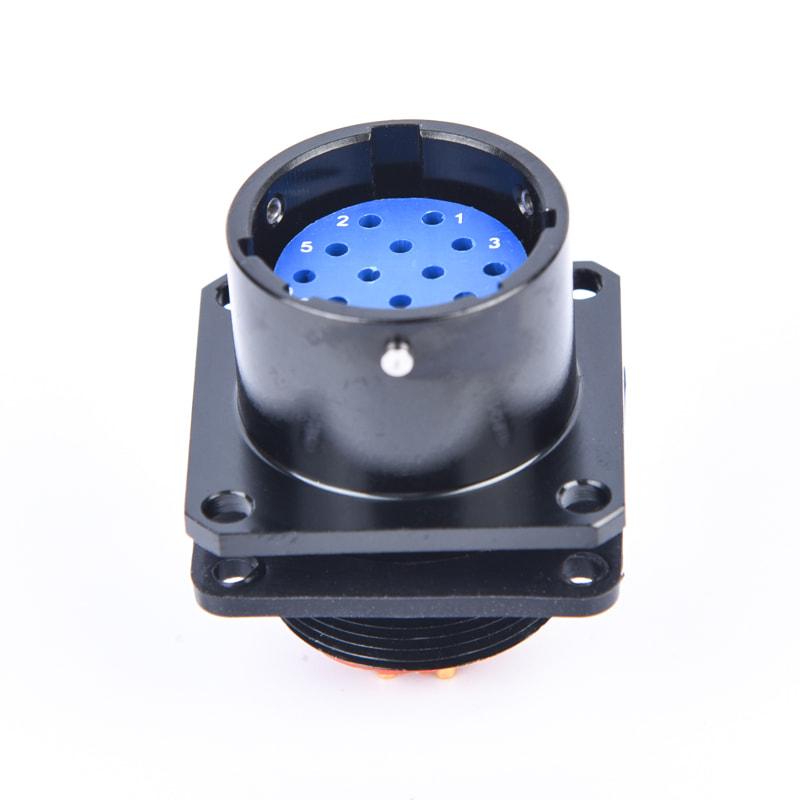

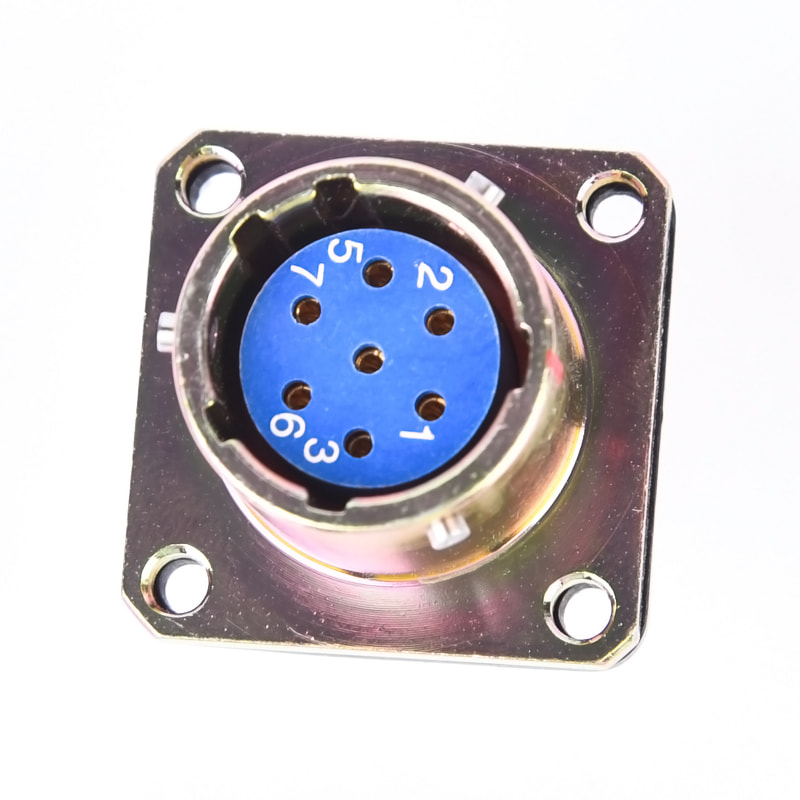

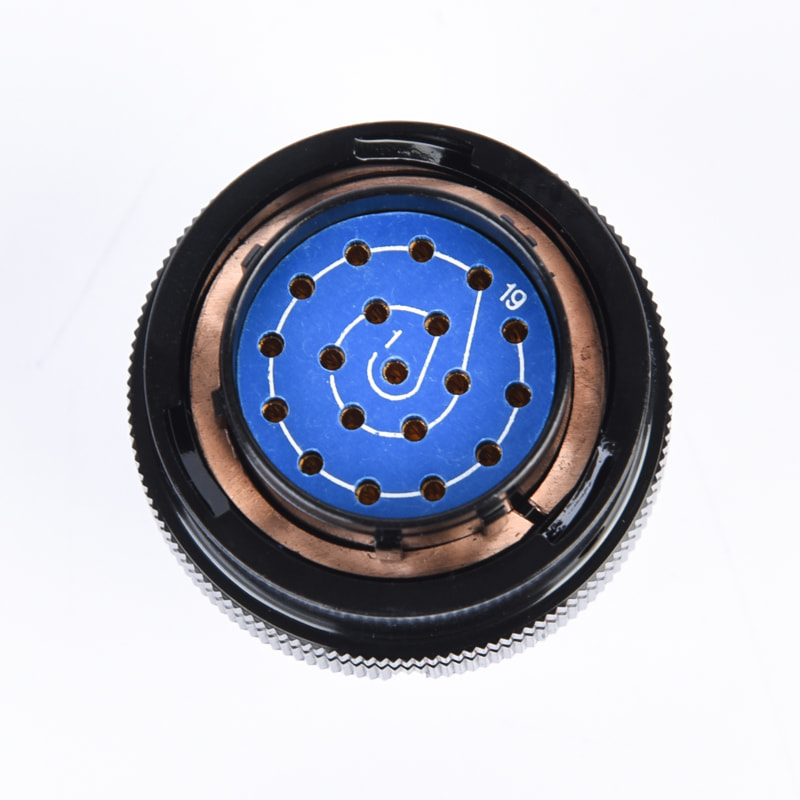

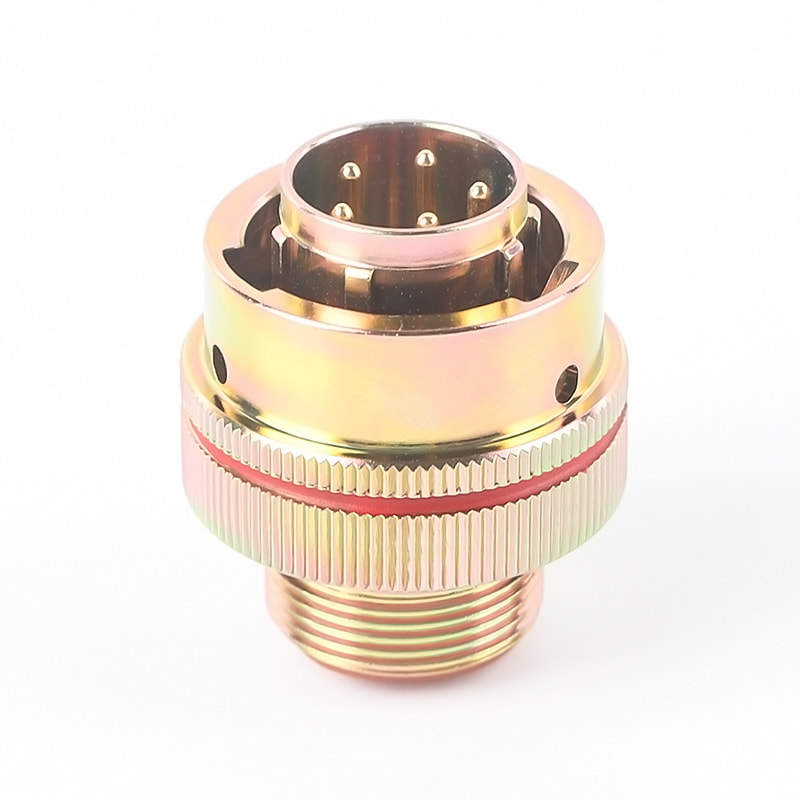

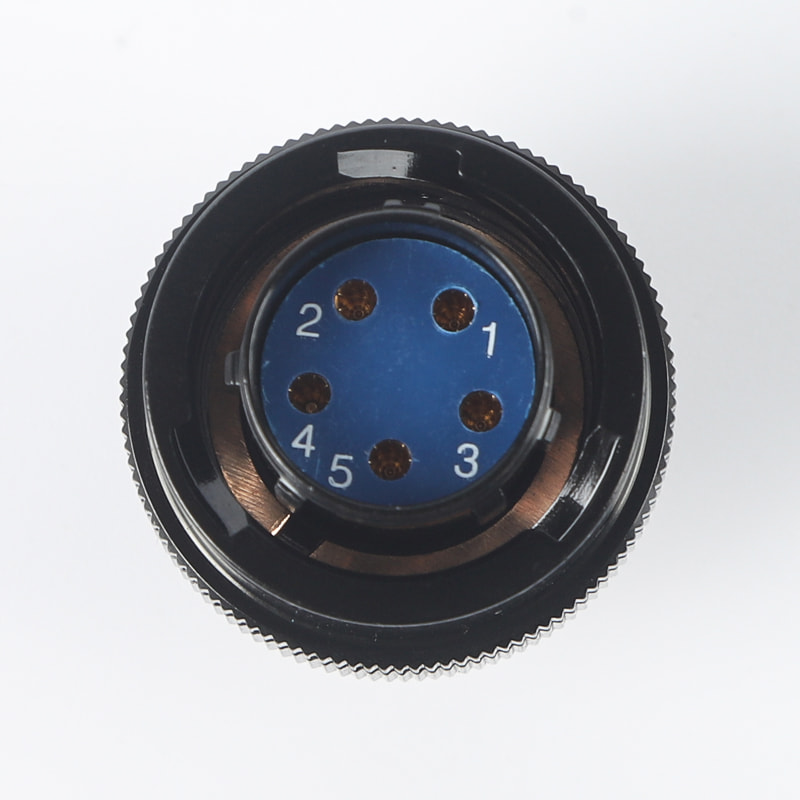

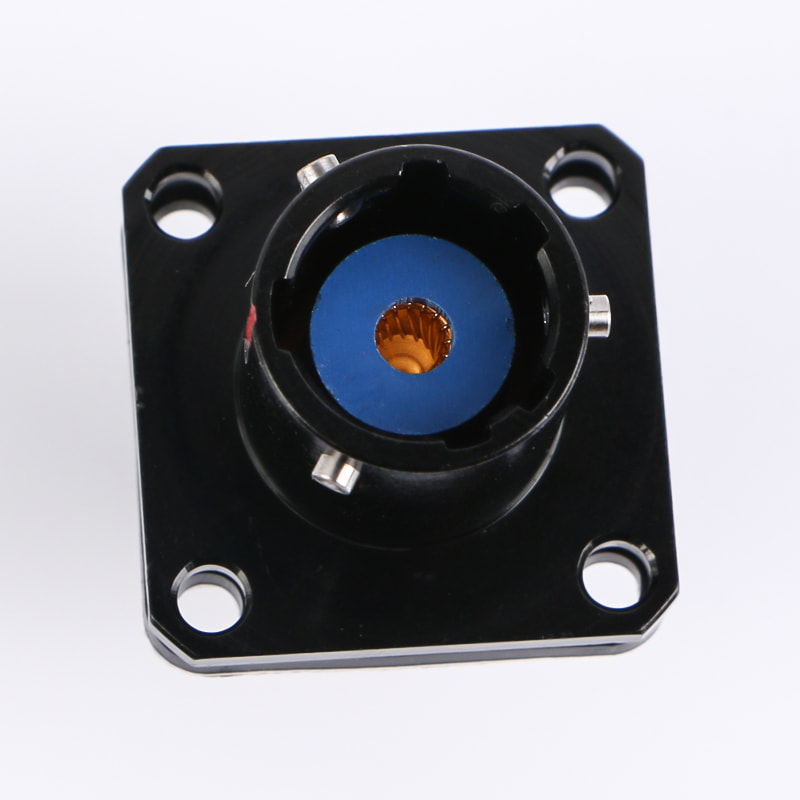

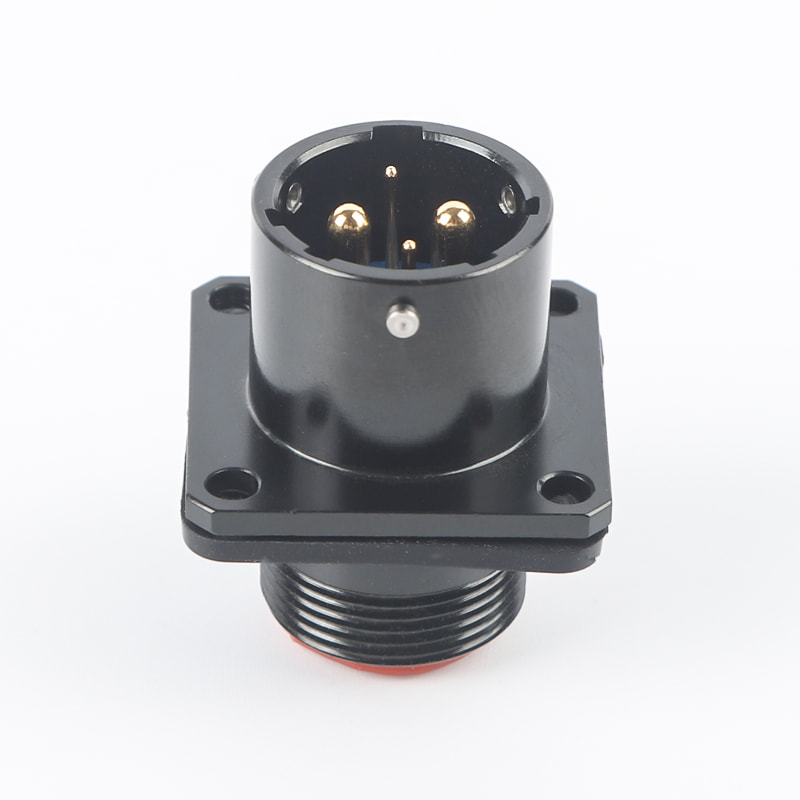

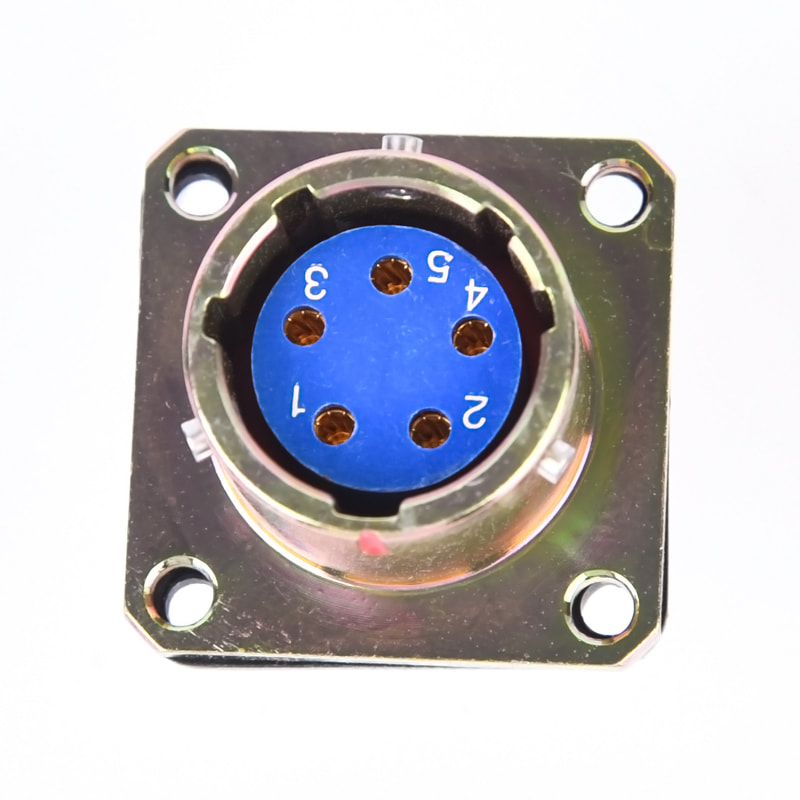

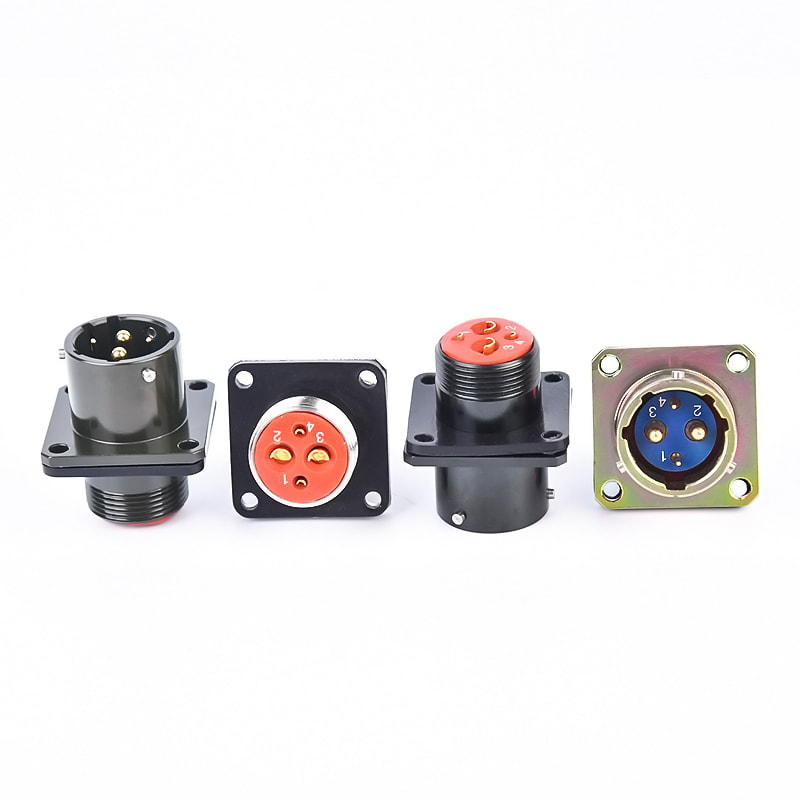

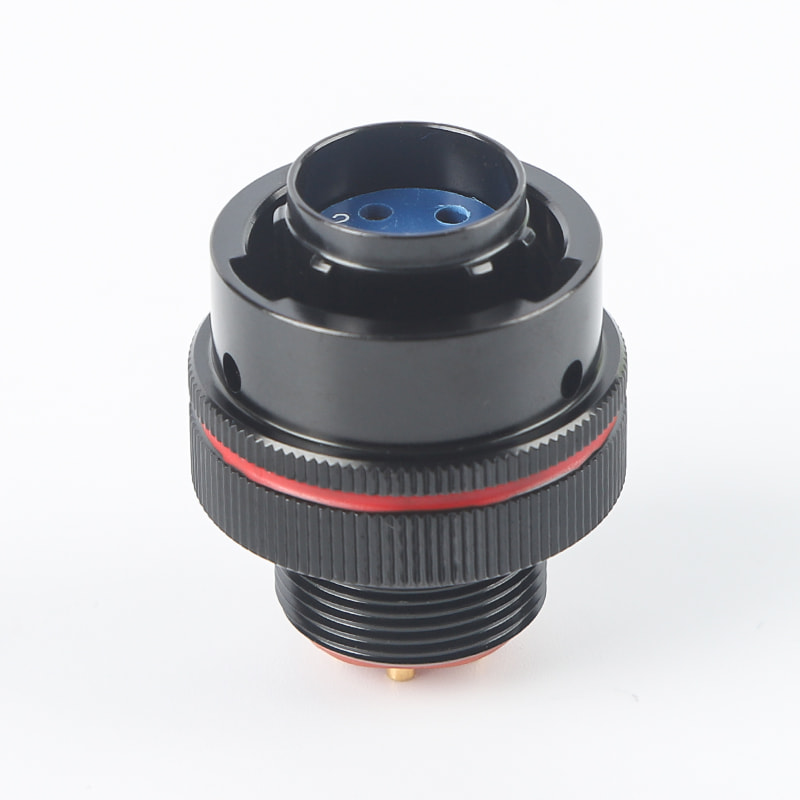

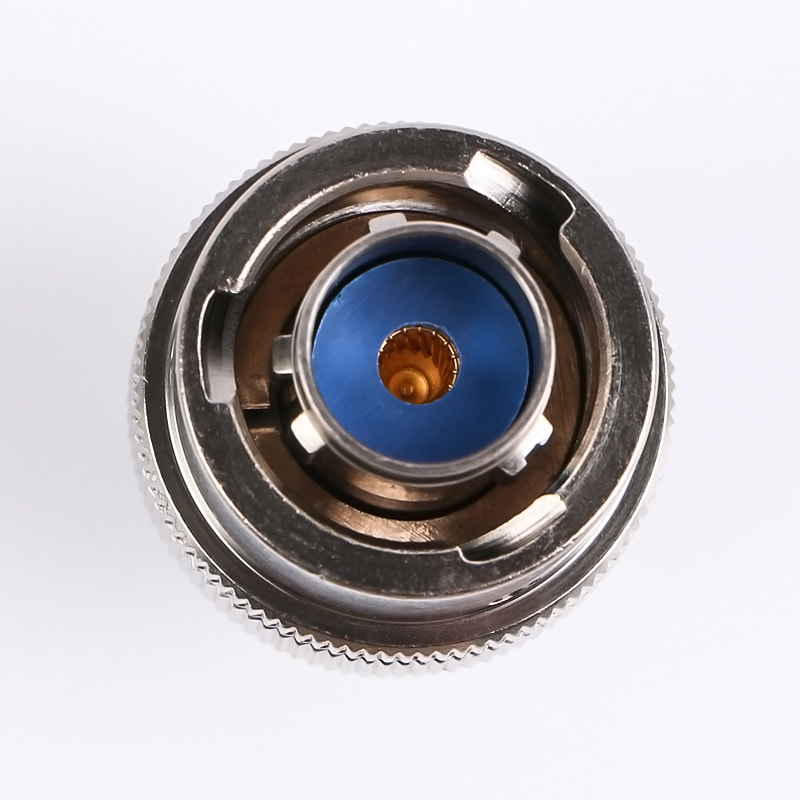

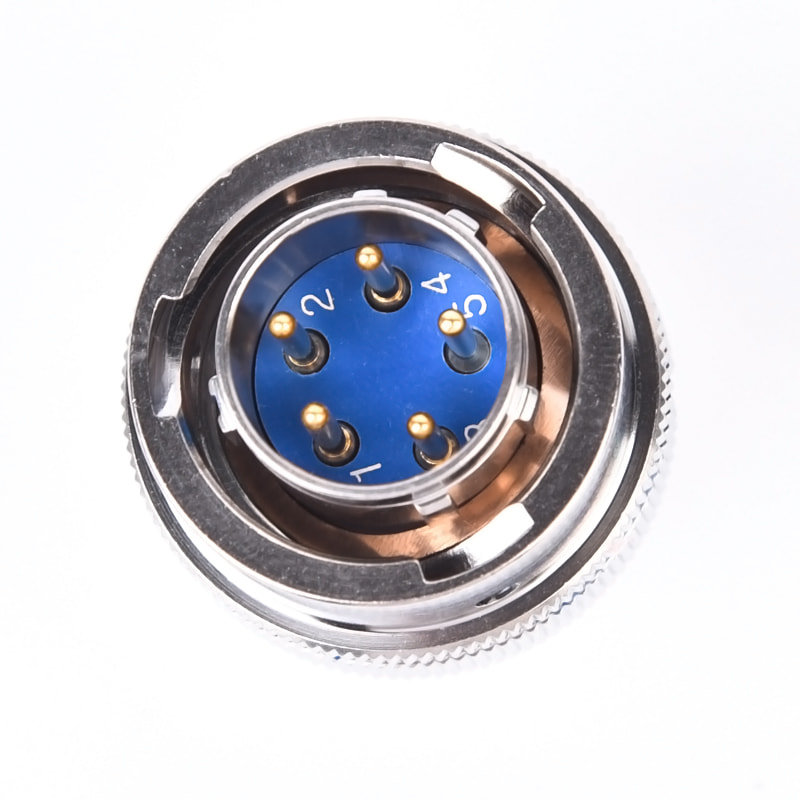

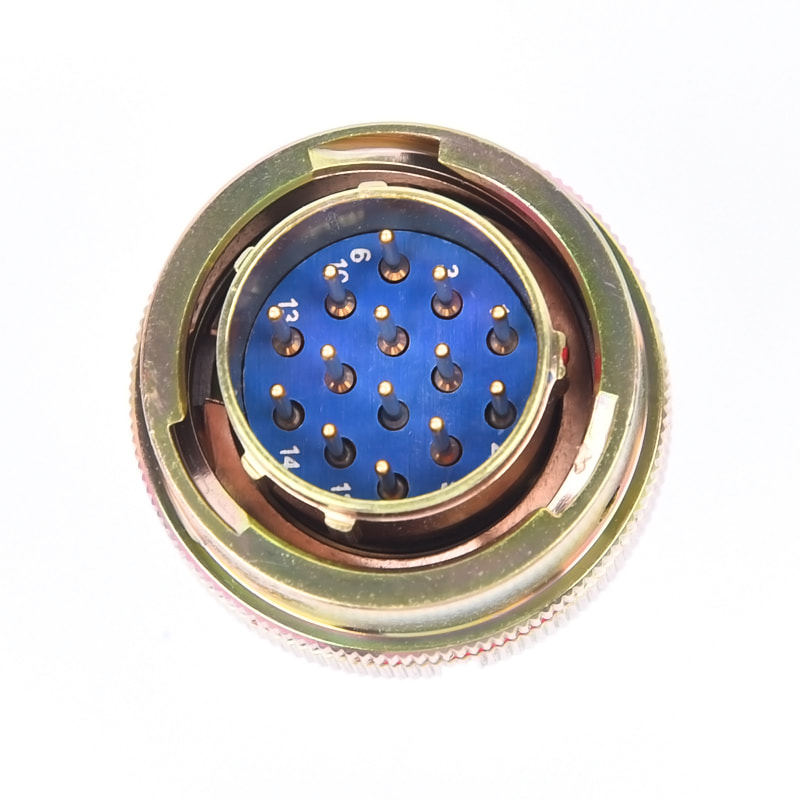

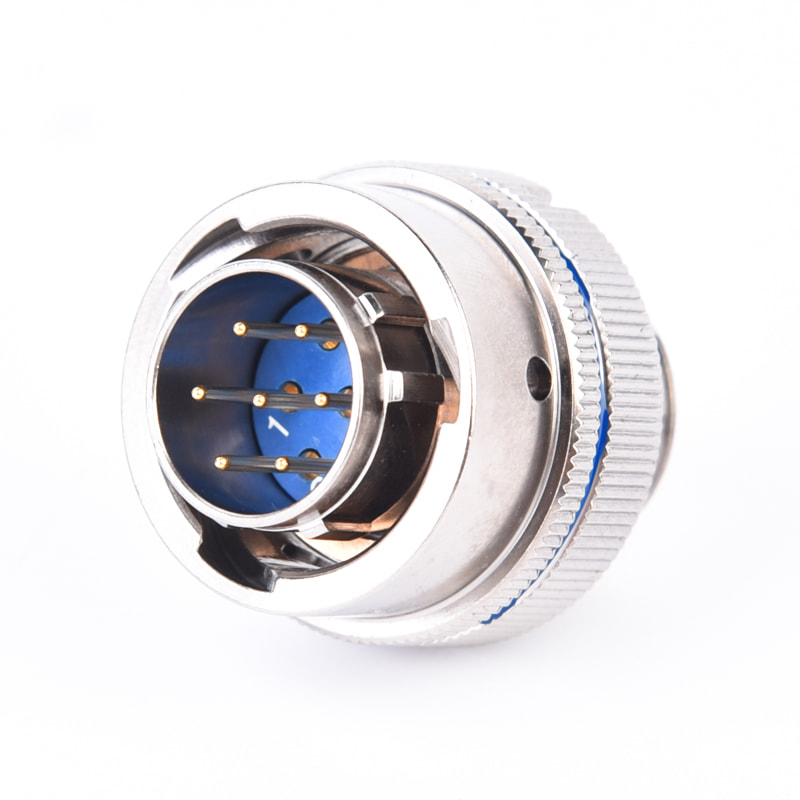

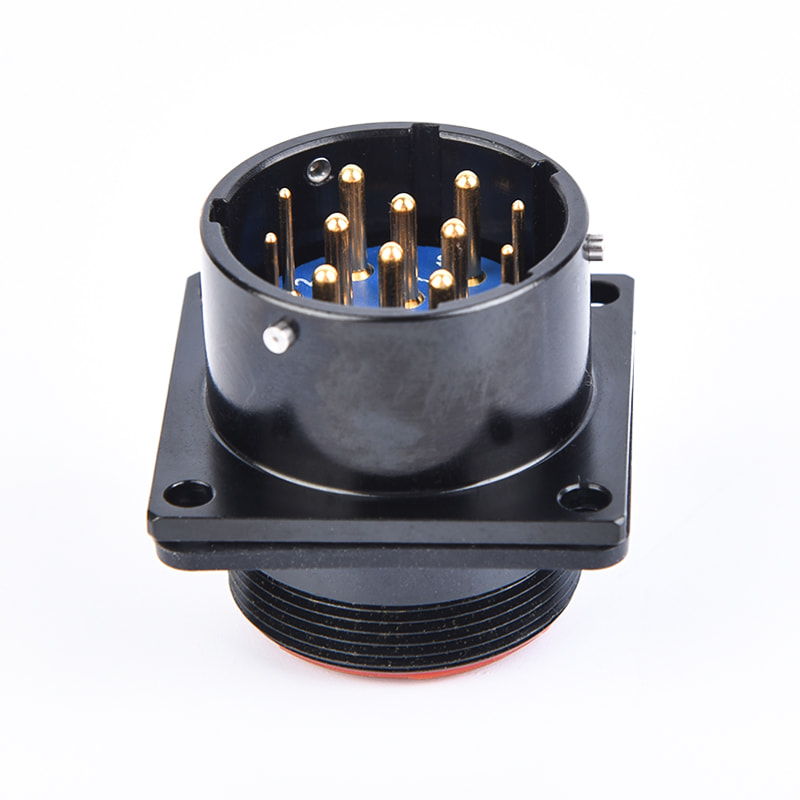

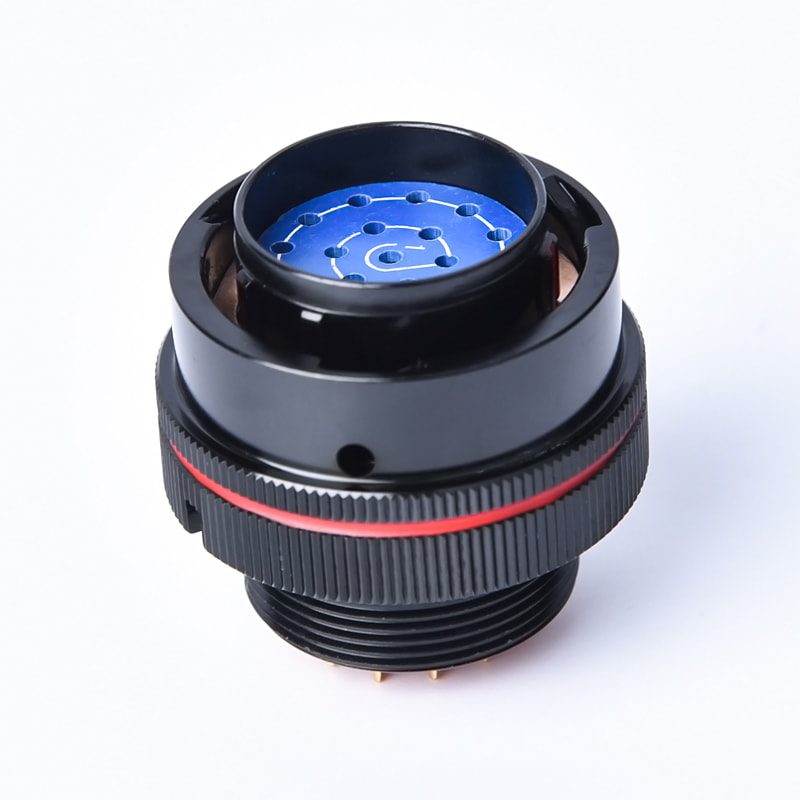

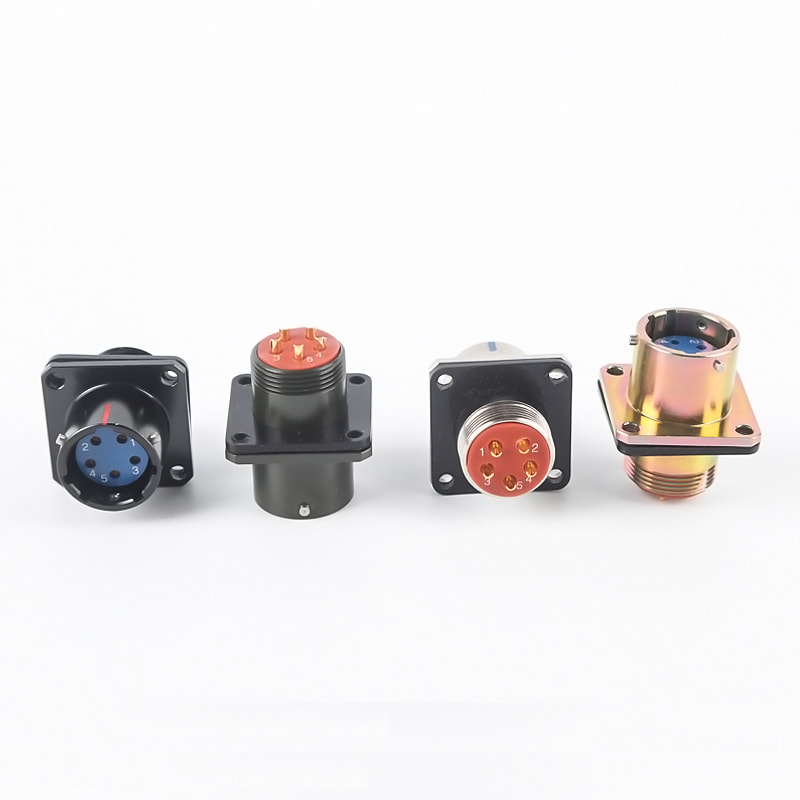

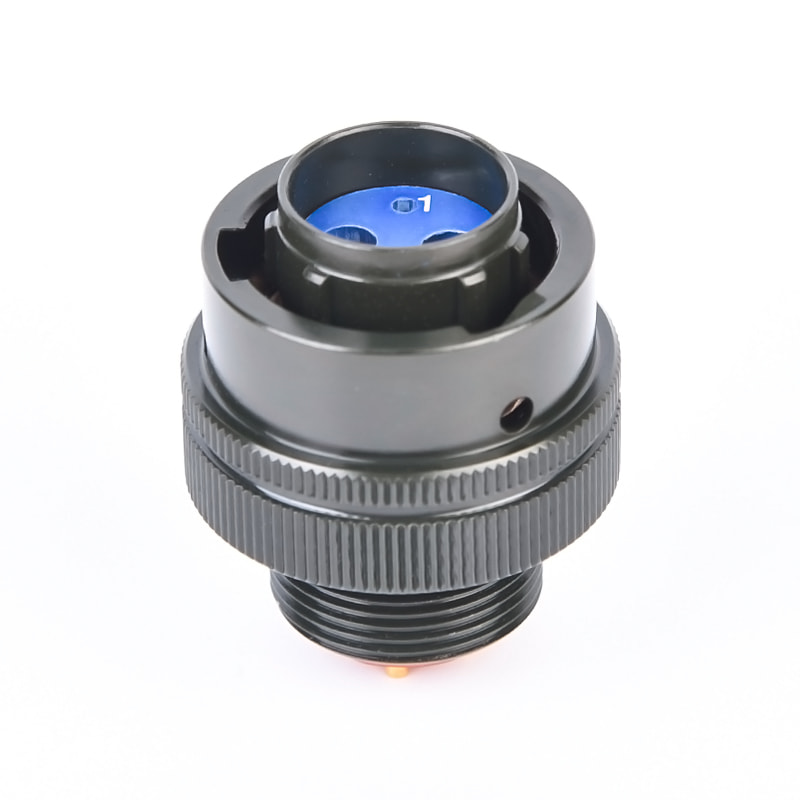

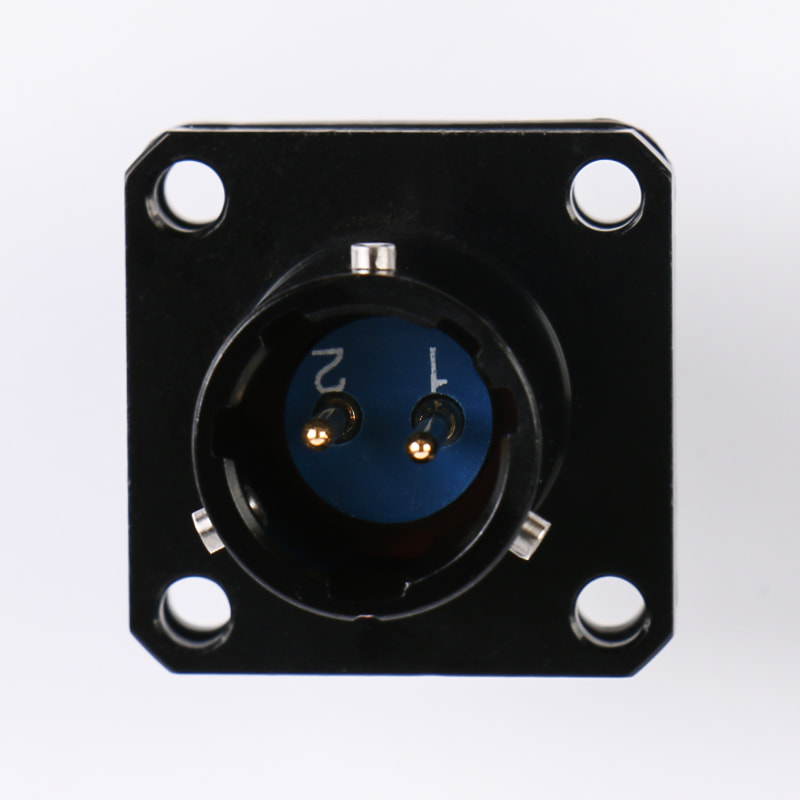

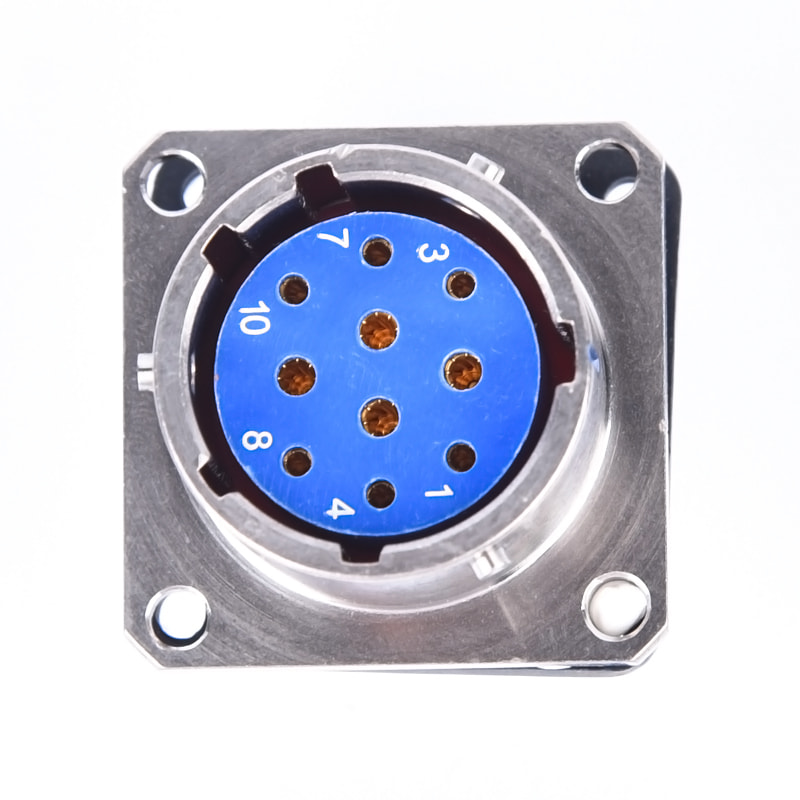

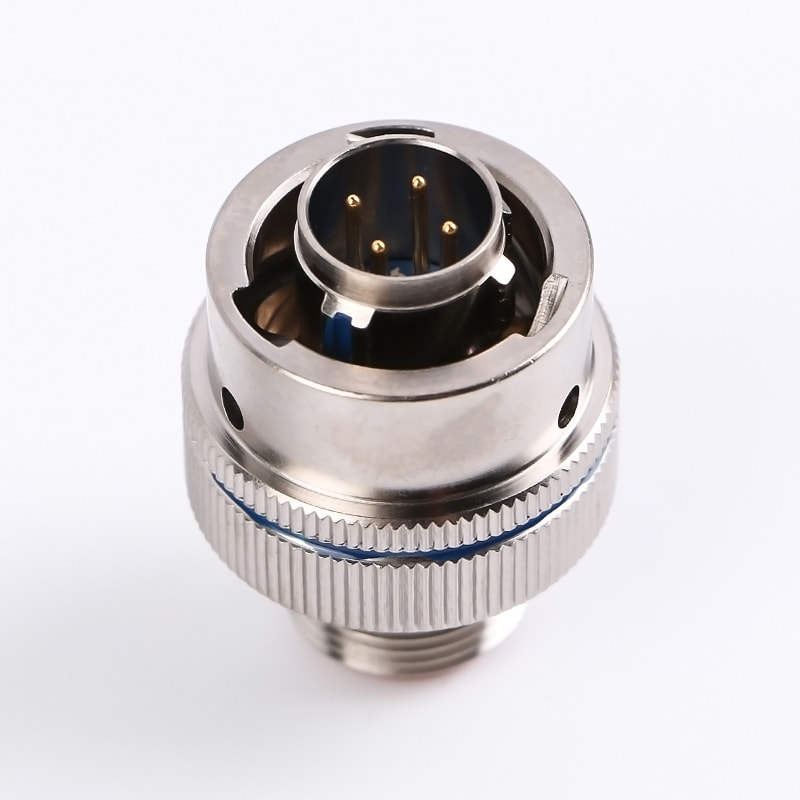

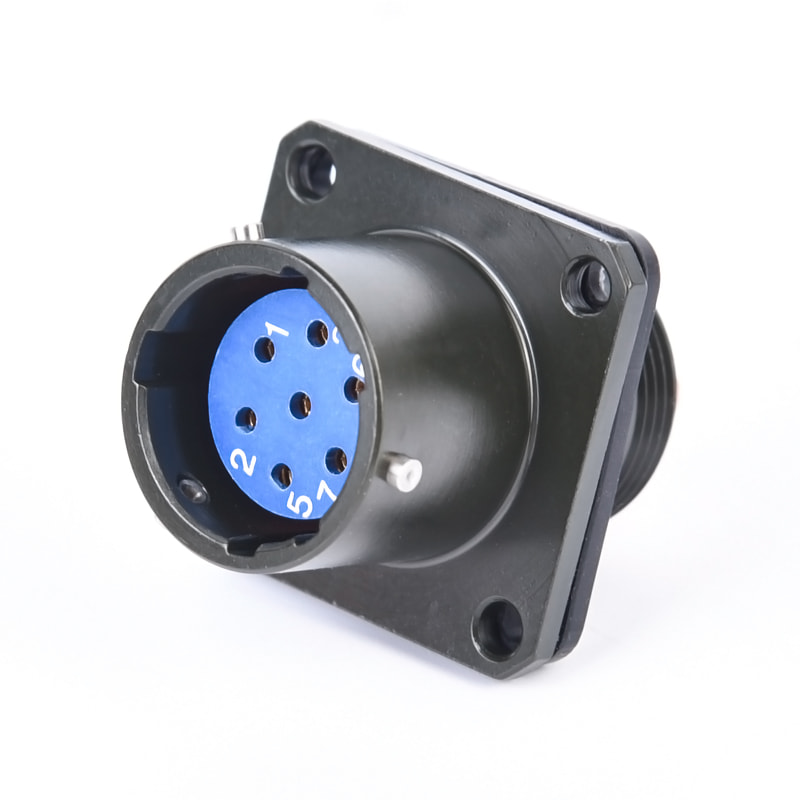

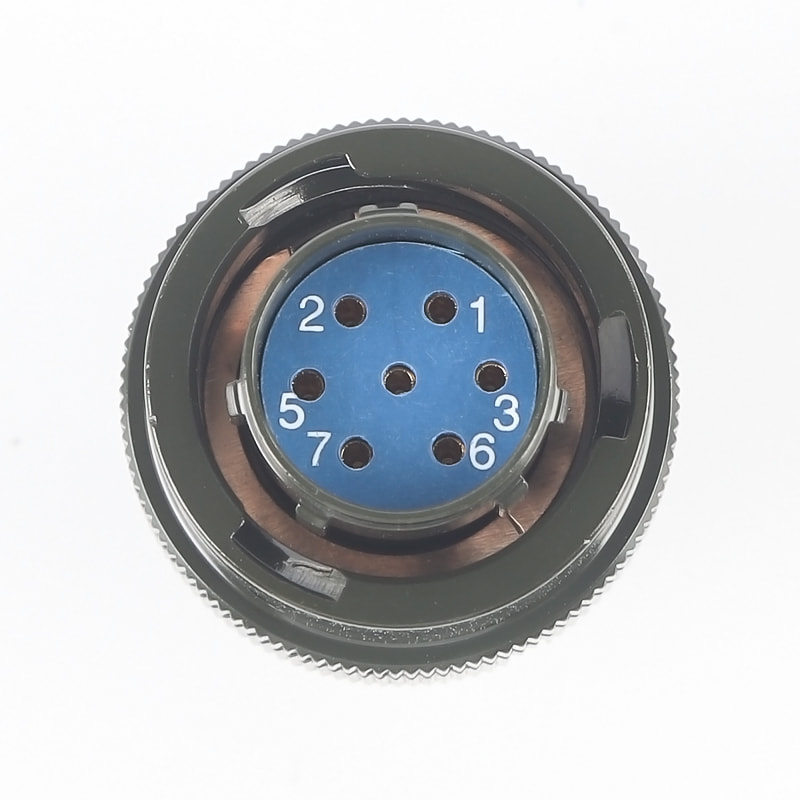

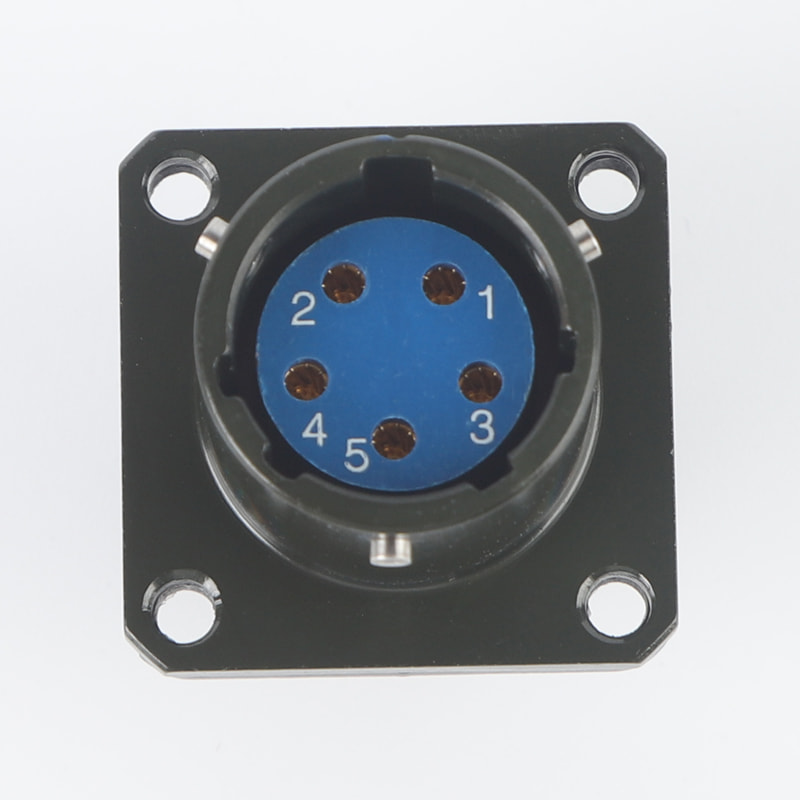

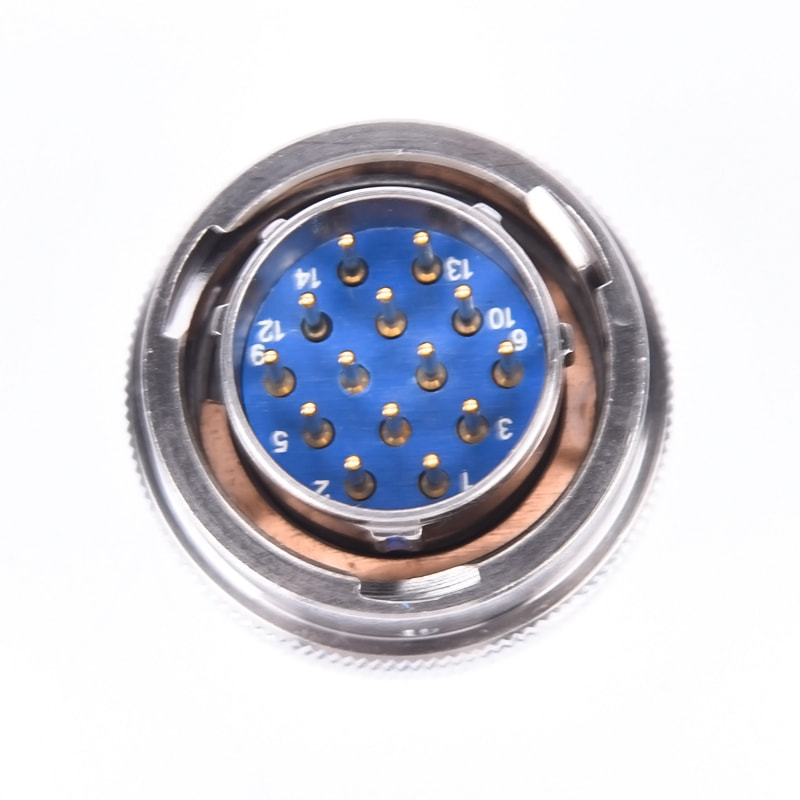

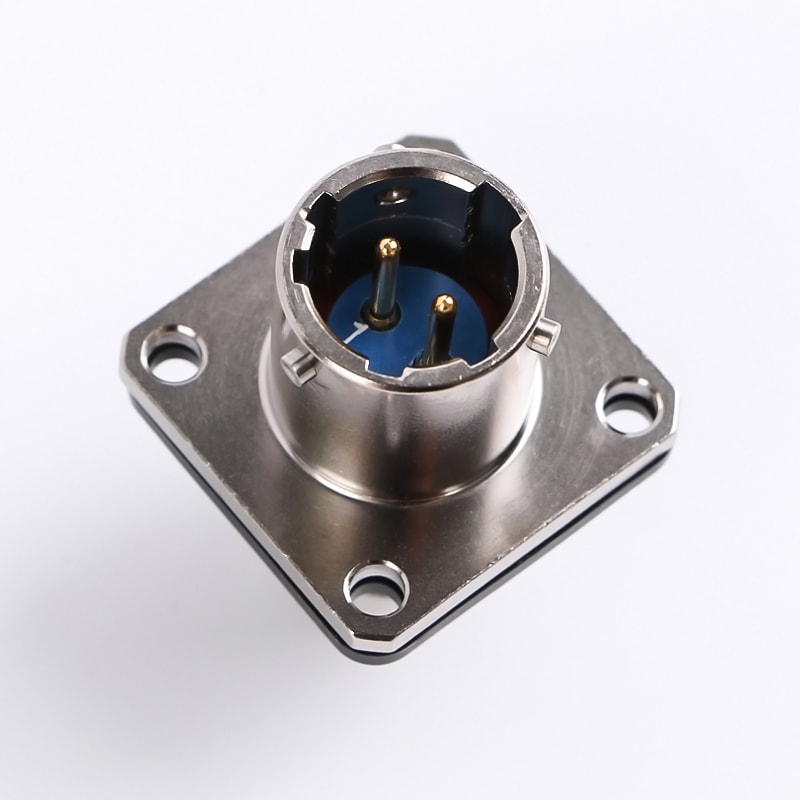

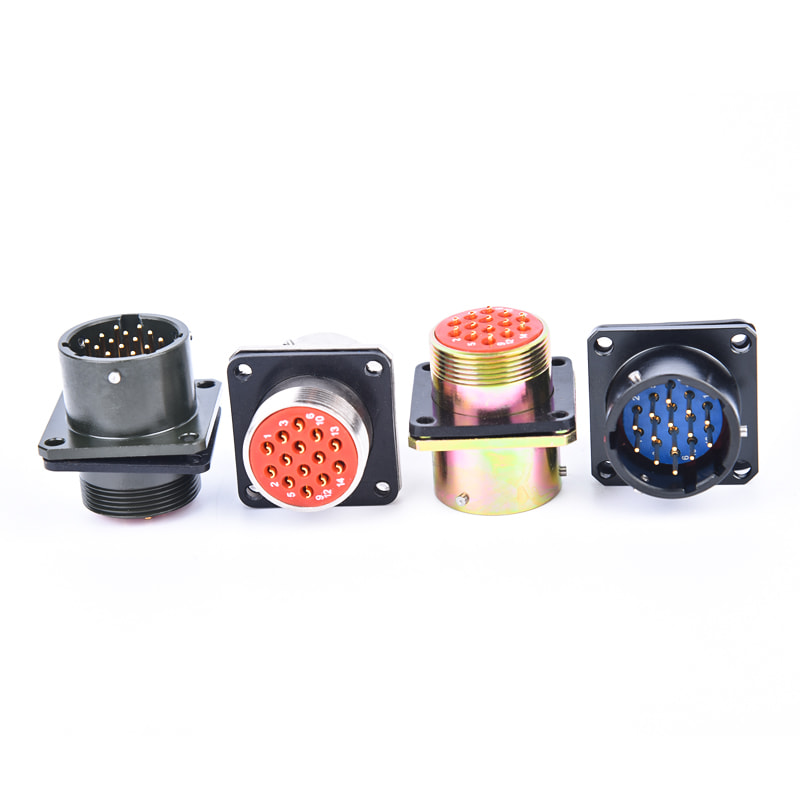

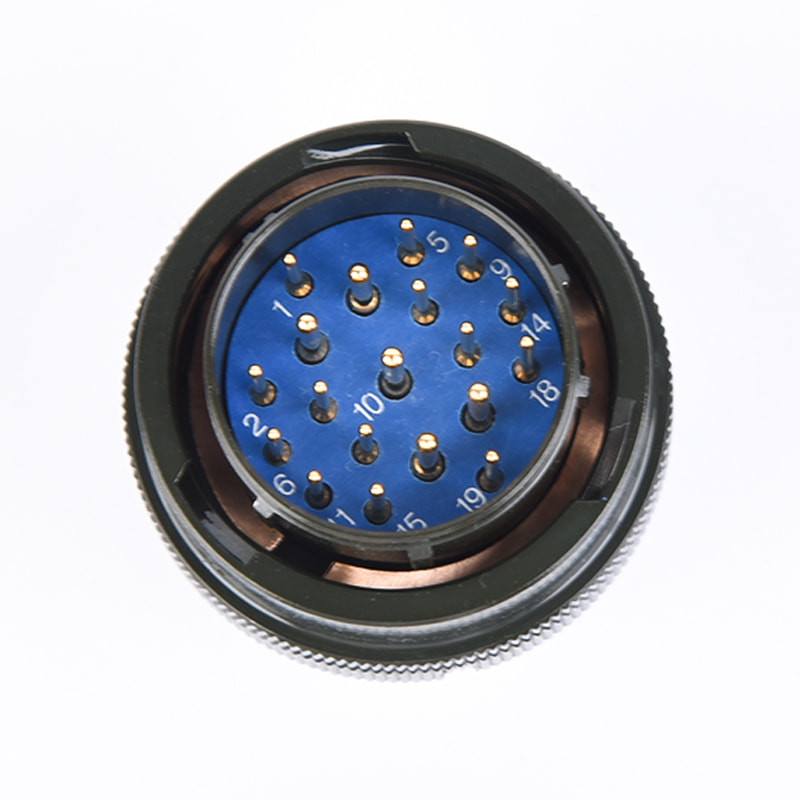

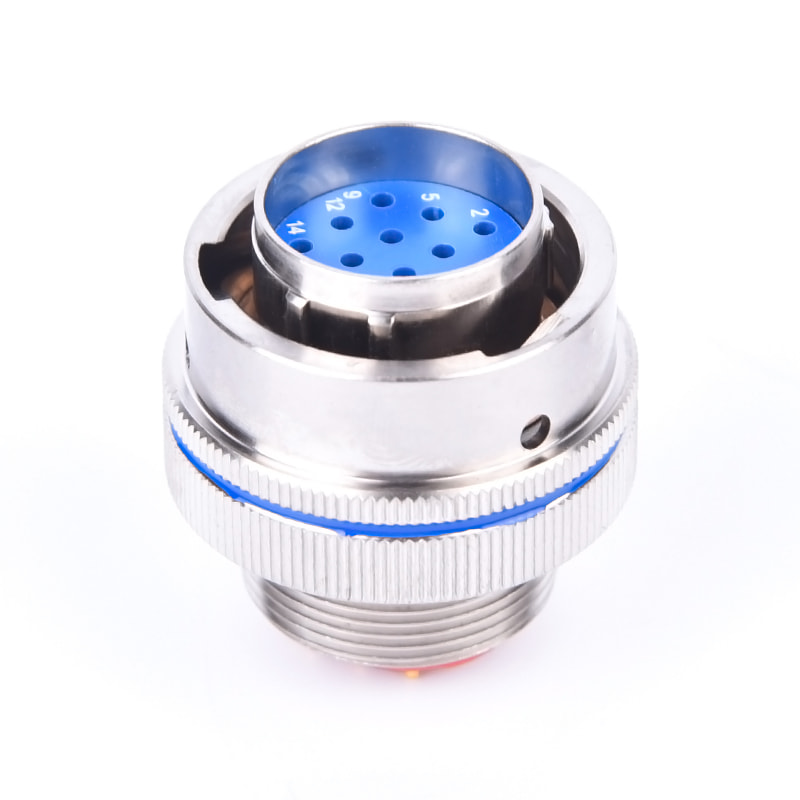

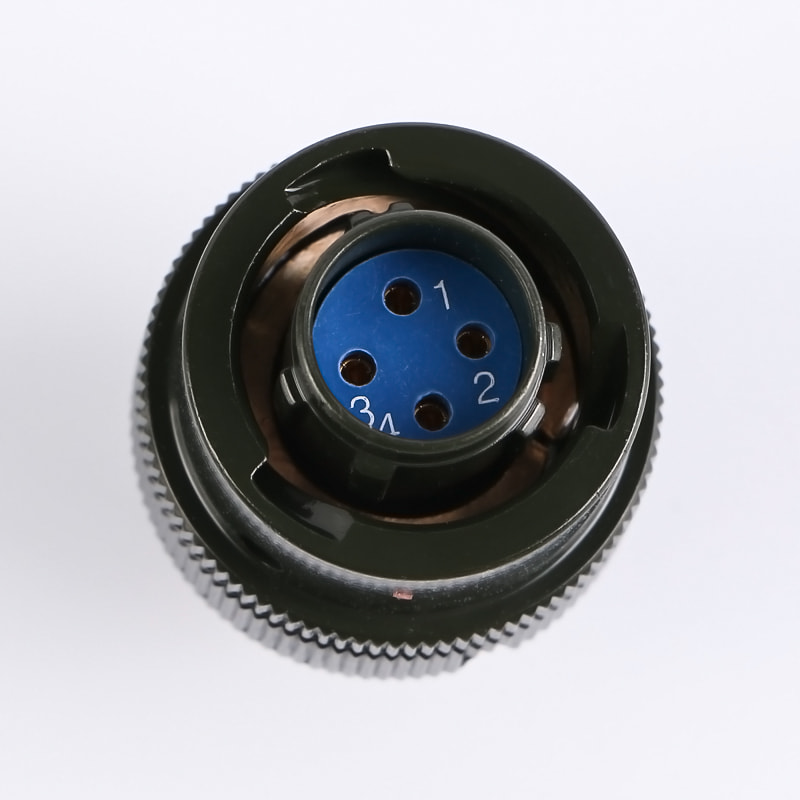

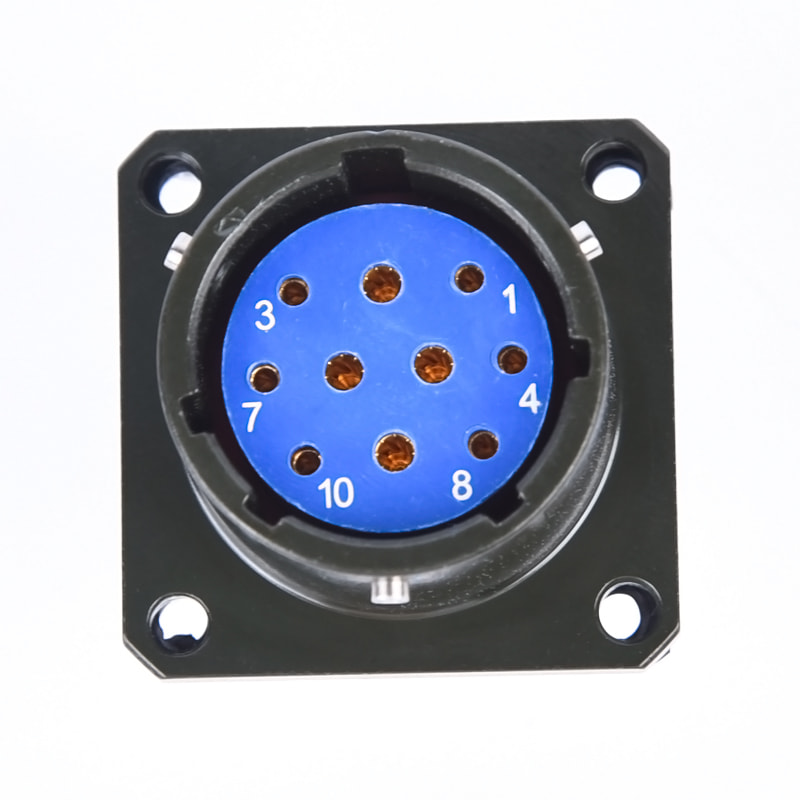

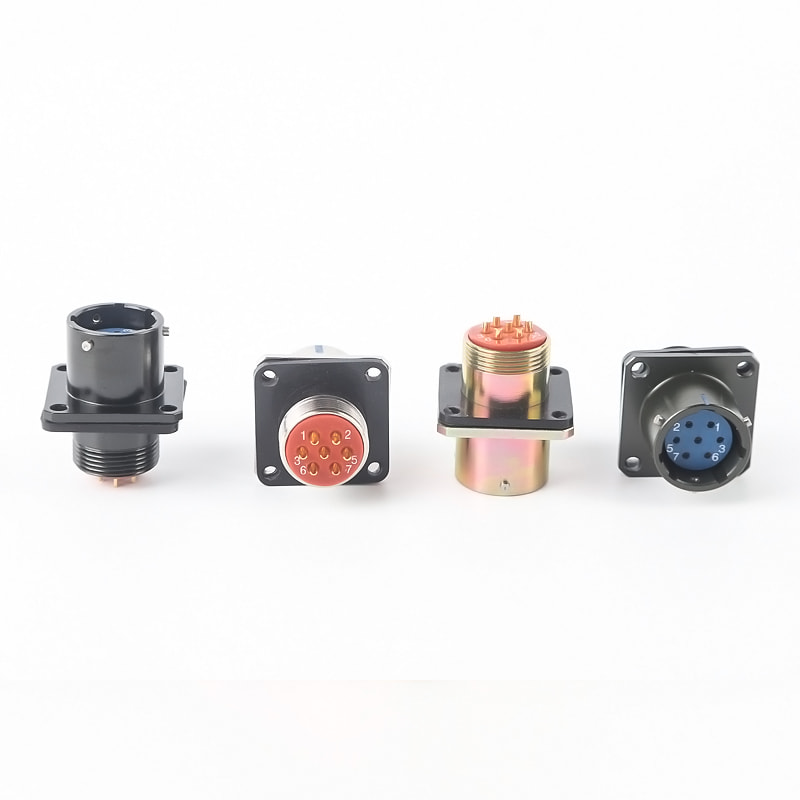

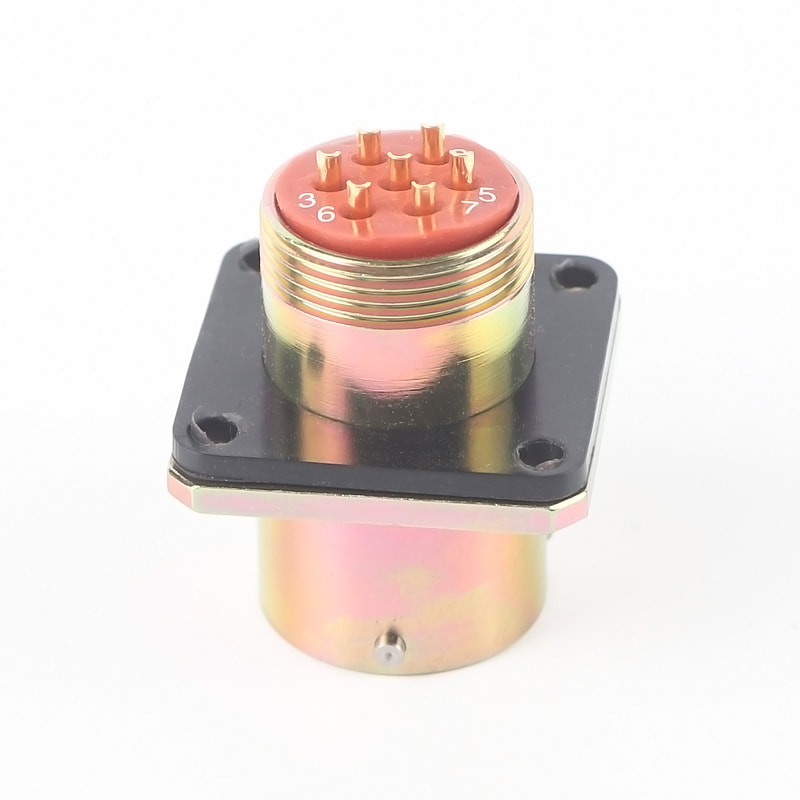

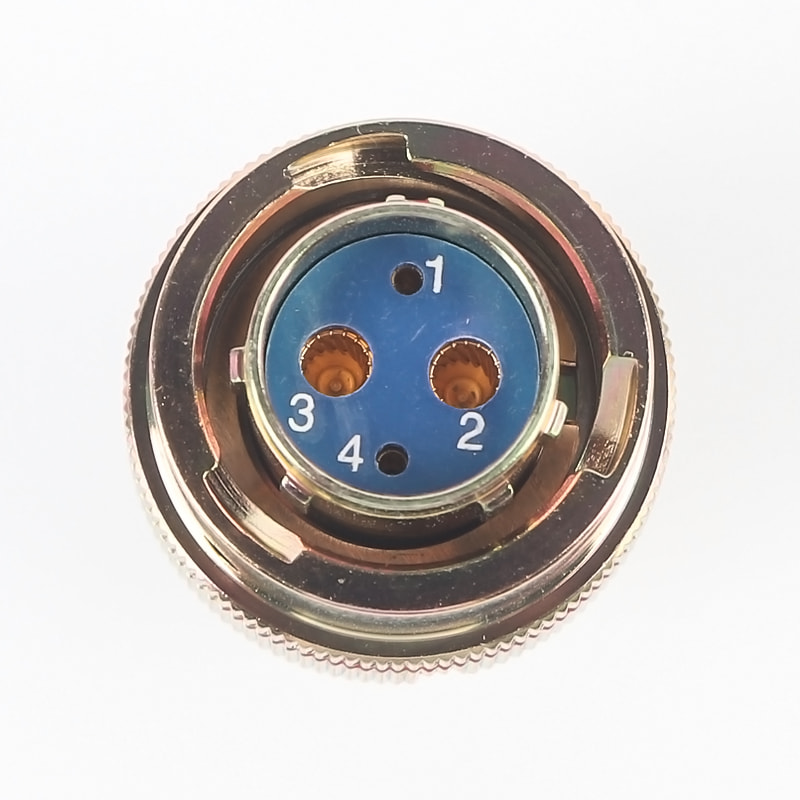

серия СХСН-Круглый электрический разъем Производители

Эта серия электрических разъемов является продолжением серии XC. Его основные технические характеристики соответствуют стандарту GJB2889. Способ подключения - быстрое соединение и разделение байонетного типа. Он прост в эксплуатации, надежен в подключении, устойчив к вибрации и ударам. Материал корпуса — высокопрочный алюминиевый сплав, контакты сварные. Разъем представляет собой пружинный разъем с мягким подключением и отключением и низким контактным сопротивлением. Влагостойкий. Противосолевой спрей и противогрибковый. Благодаря таким функциям, как защита от дождя, он в основном используется в различных суровых условиях окружающей среды, таких как корабли, а также может использоваться в военных областях, таких как авиация, аэрокосмическая промышленность, вооружение, корабли и полевая связь.

Основные технические характеристики

●Используйте условия окружающей среды.

Рабочая температура: -55℃~+125℃

-55℃-+200℃(уточняйте при заказе)

Относительная влажность: 90%~95% при 40℃±2℃.

Вибрация: частота 10–2000 Гц, ускорение 196 м/с².

Рабочая высота: 30000м

Постоянное ускорение: 980 м/с.

Удар: ускорение 980 м/с².

Механическая долговечность: подключение и отключение ≥1000 раз.



●Электрические характеристики

Контактное сопротивление и номинальный ток



Характеристики контакта (мм)

Контактное сопротивление (мОм)

Номинальный ток (А)

Внутренний диаметр ствола сварочной проволоки (мм)

Максимальная площадь сечения жилы переходного провода (мм³)

Φ1,0

<5,0

5

Φ1,5

1.0

Φ1,5

≤2,5

10

Φ2,0

1,5

Φ2,0

≤1,25

20

Φ2,5

3.0

Φ3,0

≤0,75

40

Φ3,0

6.0



Электрическая непрерывность между корпусами: корпус из алюминиевого сплава <2,5 мОм.

Номинальное напряжение и выдерживаемое напряжение



Рабочая среда

Номинальное напряжение (В)

Выдерживаемое напряжение (В)

Нормальное температурное состояние

500

≥1500

Жаркое и влажное состояние

500

≥1125



Сопротивление изоляции (МОм)

Рабочий класс

Стандартные условия

Высокая температура

Влажно и жарко

Сопротивление изоляции

≥5000

≥1000

≥100

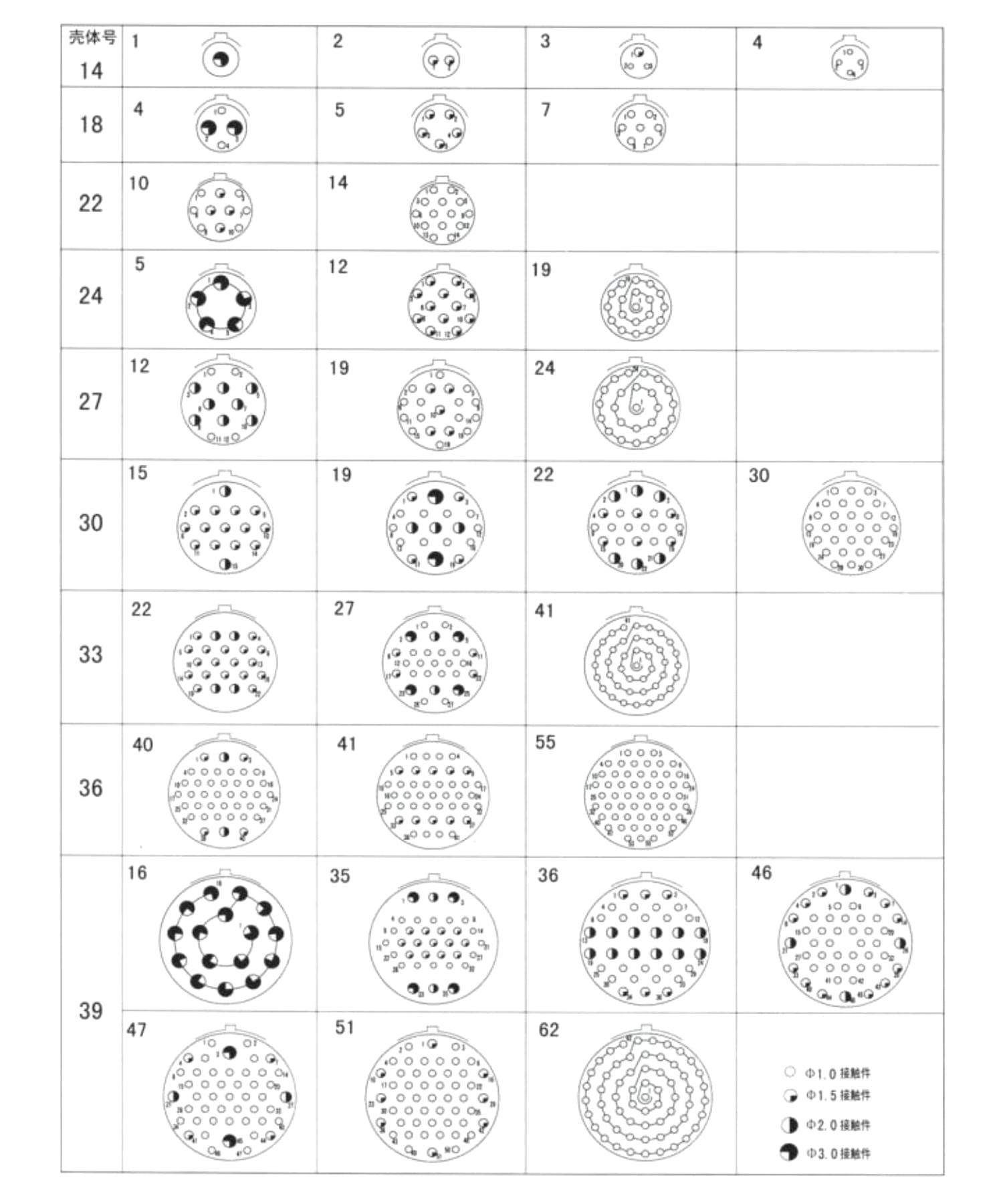

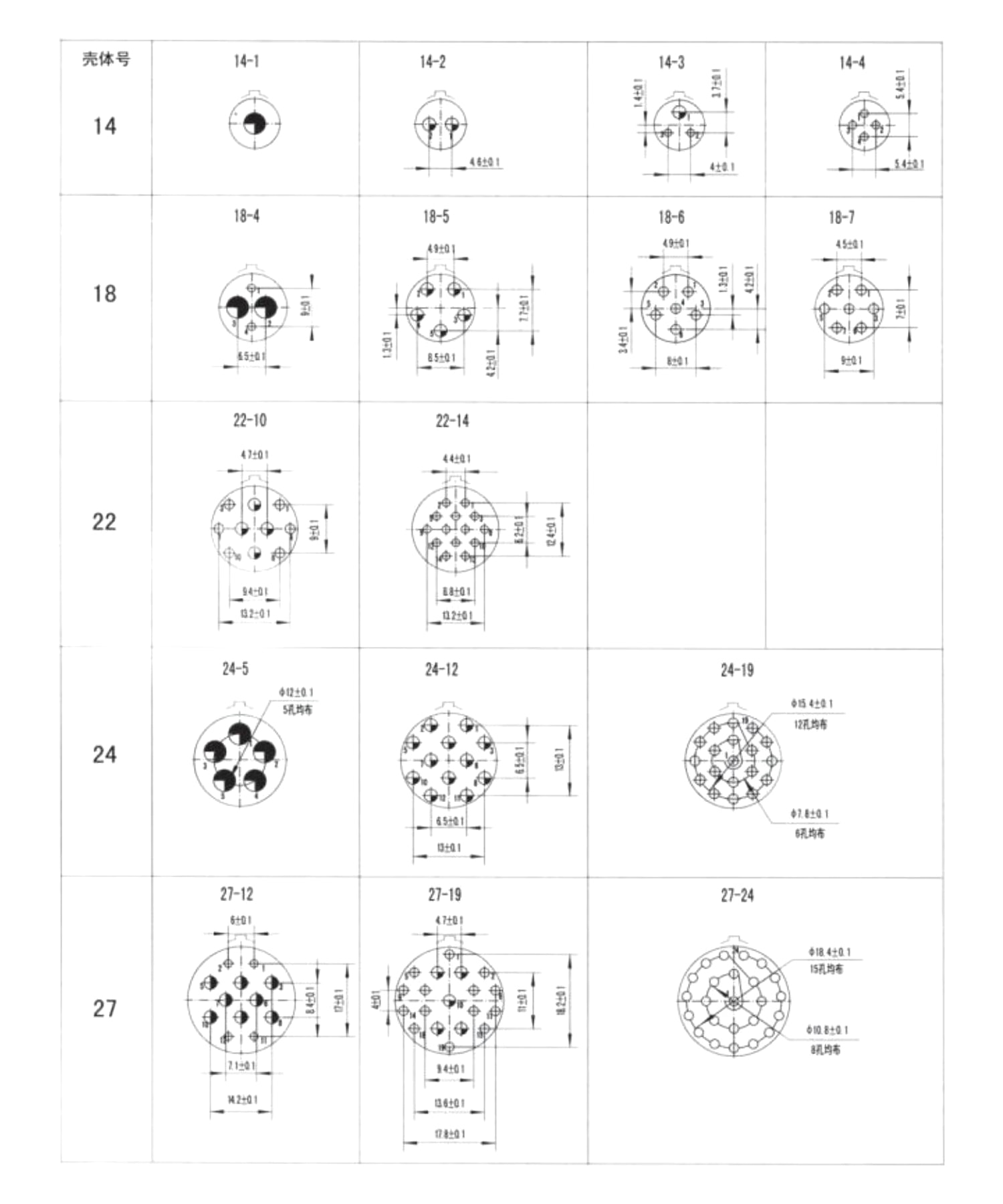

Размещение контактов серии XC (вид вставки игольчатого изолятора)

Рекомендуемый размер проводки печатных плат XCB (установка печатных поверхностей с изоляцией)

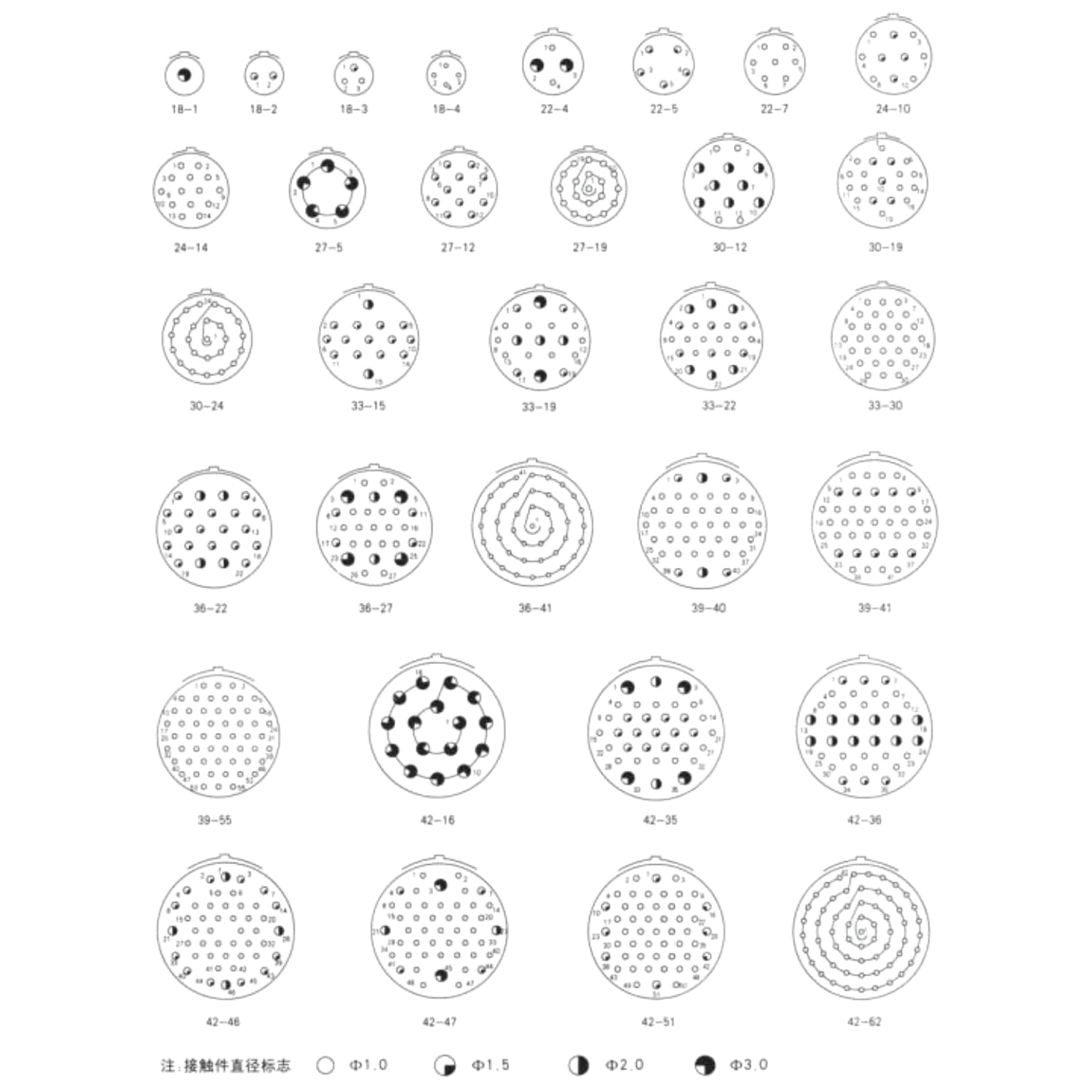

CXCH - 01 Расположение контактов (с поверхности иглы)
